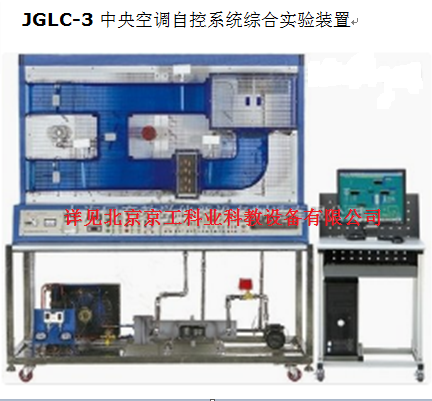

JGLC-3 中央空調自控系統綜合實驗裝置

一、概 述
“ 中央空調自控系統綜合實驗裝置 ” 是以制冷 / 熱系統、循環水系統和空氣處理系統為控制對象,融合了傳感器技術、計算機技術、網絡通信技術和自動化控制技術,通過開發、設計、編程可對中央空調模型內的所有模擬或真實的機電設備進行控制。
二、系統特點
1. 裝置主體結構件采用不銹鋼材質,所有不銹鋼設備均進行不銹鋼精細拋光處理,造型美觀、結構合理
2. 實驗裝置空氣處理風道采用高強度有機玻璃材質,實驗流程直觀清晰
3. 實驗裝置采用一次回風設計,信號連接采用集中式端子排連接方式,接線方便
4. 空氣處理系統既有完善的過程變量檢測,又有較先進的變頻控制執行機構,可完成多種模式下的空氣處理實驗
三、技術性能
1. 外形尺寸: 1600mm×700mm×1700mm
2. 了解中央空調空氣處理流程
3. 了解制冷(熱)工作原理,掌握制冷(熱)機組操作方法
4. 掌握中央空調自控系統中過程變量調節方法
5. 了解不同工況下中央空調工作流程
6. 掌握中央空調自控系統編程設計和上位監控工程組態設計
四、系統組成
本實驗裝置由實驗臺、安裝網孔板、制冷(熱)系統、循環水系統、空氣處理系統、自控系統和上位監控工程等組成
五、實驗項目
1. 封閉式系統制冷實驗
2. 封閉式系統制熱實驗
3. 一次回風系統制冷實驗
4. 一次回風系統制熱實驗
5. 制冷(熱)系統控制實驗
6. 控制器編程實驗
7. 監控系統設計組態實驗
|
