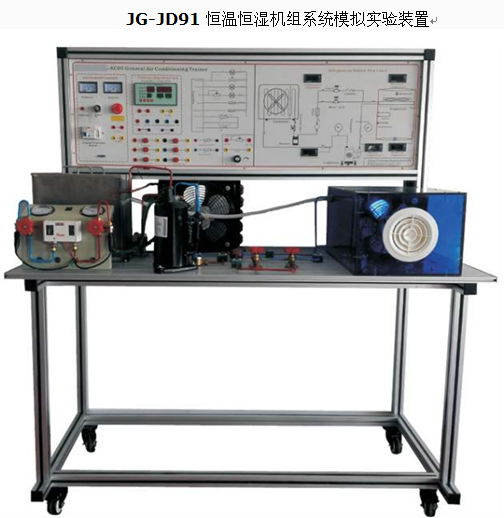

恒溫恒濕機組系統模擬實驗裝置 JG-JD91

產品名稱：JG-JD91  恒溫恒濕機組系統模擬實驗裝置

一、   概   述

“JG-JD91 恒溫恒濕機組系統模擬實驗裝置 ” 是采用直流式空氣處理系統，并配置壓縮機、風冷冷凝器、蒸發器、加濕器、電加熱器和風管等真實部件，可測量壓力、溫度、濕度等過程參數。通過對本裝置的實驗，能使學生熟悉直流式系統的空氣處理過程，并得到熱工測量和計算的基本訓練。本裝置適用于 “ 制冷空調原理及應用 ” 、 “ 制冷空調技術 ” 、 “ 建筑電氣控制技術 ” 等課程的實驗教學。

二、   裝置特點
1 、安全保護齊全：設有電壓型漏電保護、電流型漏電保護、過流保護、過載保護、接地保護，可對人身及設備進行有效保護
2 、直觀性好：裝置直觀展示了恒溫恒濕機組空氣調節系統的結構，風道采用有機玻璃面板，可清楚地看到空氣循環系統的組成部件
3 、恒溫恒濕空調采用大風量，低焓差的送風方式，以保持較小的溫、濕度均恒性。而普通家用空調送風方面力求舒適。一般恒溫恒濕空調送風量為普通家用空調送風量的 2~3 倍。
4 、   因濕度快速變化，機組需要頻繁除濕，而恒溫恒濕空調采用制冷除濕方式，所以要求空調制冷系統能頻繁啟動，對制冷系統要求非常高；而家用空調壓縮機不能頻繁啟動，設置有壓縮機三分鐘停機保護。
5 、實驗臺面板上噴繪有恒溫室恒濕機組制冷流程圖，
6 、采用了二用節流方式： 1. 手動節流， 2. 毛細管節流
7 、可選擇電子膨脹閥節流方式
8 、提供軟件可監控電壓，電流，頻率，功率，功率因數，壓力，流量等的，可實時顯示在 PC 上，并可打印。
9 、空調的主要電氣可手動連接，具有很好的動手性 , 連接線采用專用的 D4 連接線。

技術性能
1.  輸入電源：單相三線  AC220V±10% 50Hz
2.  工作環境：溫度 -10 ℃ ～ +40 ℃   相對濕度＜ 85%(25 ℃ )  海拔＜ 4000m
3.  制冷劑： R22
4.  裝置容量：＜ 1.5kVA
5.  重   量： 100kg
6.  外形尺寸： 150cm×60cm×130cm
三、   實驗裝置的基本配置及功能
1.  控制臺
采用工業鋁型材結構和亞光彩色噴繪結構，造型新穎。最上層布置空氣循環系統，可直觀展示空氣處理機組結構；正面設有電源控制及測量儀表功能板。底部裝有四個帶剎車的萬向輪，便于移動和固定。
2.  交流電源
單相三線 220V 交流電源供電，經漏電保護器，通過啟、停開關控制總電源
3.  測量儀表
(1) 4-20MA 溫濕度傳感器 2 只，為了能夠直觀地讀數，將各組溫濕度信號取出溫度測量范圍為： -40 ℃ ～ +120 ℃
濕度測量范圍為： 0% ～ 100%
(2)  真空壓力表 2 只（精度 2.5 級）
量程分別為 -0.1MPa ～ 1.5MPa 、 -0.1MPa ～ 3.5MPa 和 0 ～ 0.4MPa ，分別實時測量制冷系統低壓側、高壓側、和蒸汽發生器的壓力
4.  控制儀表
(1)  壓力控制器 1 只
實時監測制冷系統低壓側壓力、高壓側壓力和蒸汽發生器壓力，當高壓高于設定值或低壓低于設定值時，控制器發出控制信號切斷壓縮機電源
5.  空氣處理機組
空氣處理機包括粗效過濾器、蒸汽噴管、表冷器、加熱器和風機 .
6.  風冷制冷機組：由 2 匹全封閉壓縮機、風冷冷凝器、干燥過濾器、毛細管、表冷器和加液閥組成
7.  加濕系統：由蒸汽系統由蒸汽發生器和蒸汽噴管組成
8.  控制系統，由智能恒溫恒濕控制系統自動控制
9.  加熱系統：由 PPT 組成
五、配置表

一、實驗項目
1.  恒溫恒濕機組實訓系統工作原理
2.  恒溫恒濕機組空氣調節運行工況實驗
3.  電氣的自控制
4.  制冷系統工作原理
5.  除濕系統工作原理
6.  加熱系統工作原理
7.  制冷，加熱，除濕應用關系
8.  溫度，濕度傳感器的應用
9.  恒溫恒濕機組故障實訓
