JG-JD13 中央空調實訓考核臺 （網絡型）
一、產品概述
中央空調實訓考核裝置（網絡型）要求系統采用 6 匹水冷機組，不銹鋼框架結構，終端建立一個專門房間進行客戶的模擬，大廳的模擬直接利用教室原來空間，采用分水器和集水器對冷量或熱量進行分配調節，整個中央空調采用三菱 FX2n-48MR PLC 可編程控制器及工業總線控制，由計算機通過通信總線與 PLC 進行通信，控制整個中央空調的運行�？照{(diào)的運行參數由各類傳感器進行采集，并通過通信總線送入計算機中，通過專用中央空調組態控制軟件進行實時監控。組態軟件要求能夠以動畫的形式同步顯示系統的設備結構、控制原理和流程。
產品名稱：JG-JD13 中央空調實訓考核臺 （網絡型）
二、系統組成
制冷機組、冷卻系統、冷凍系統、制熱系統、模擬客房、模擬大廳、電控柜、可編程控制器、壓力采集模塊、溫度采集模塊、數據采集點、 PLC 編程軟件、中央空調組態監控軟件、計算機、小推車。
三、網絡監控及智能考核
教師臺和學生臺電腦（ 1 ～ 32 臺）可以同時監控中央空調的運行狀態，對中央空調的壓力、溫度等相關數據進行采集和顯示。
教師機設置故障，學生臺通過監控到的數據判斷故障點發送故障編碼使設備故解除。教師端同時記錄學生答題的相關數據，生成成績單，具有打印功能。
四、實訓項目
1 、中央空調的結構及設備工作原理的全面深入了解和掌握；
2 、中央空調的啟動、運行、調試技術的實訓及考核；
3 、中央空調運行工況、各運行參數檢測分析；
4 、中央空調控制原理的實訓；
5 、 PLC 可編程控制器編程及安裝調試的實訓；
6 、故障判斷及設備故障解除實訓（故障點 16 個）；
7 、數據采集技術的應用及實訓；
8 、網絡技術的應用及實訓（遠程控制）。
五、技術參數
1 、工作電源：三相五線制 380VAC 50Hz
2 、安裝尺寸：長 × 寬 × 高 =800×240×250cm
3 、整機容量 ≤0.04TYVA
4 、外形尺寸： 8000mm×3000mm×3500mm （長 × 寬 × 高）
5) 具備密碼開機、定時關機功能，便于實驗室管理。
四、中央空調配置清單
編號 |
名稱 |
單位 |
數量 |
1 |
壓縮機（ 6P ） |
臺 |
1 |
2 |
起動器 |
只 |
1 |
3 |
模擬鍋爐 |
臺 |
1 |
4 |
儲液器 |
個 |
1 |
5 |
水冷機組 |
套 |
1 |
6 |
手閥 |
只 |
2 |
7 |
高低壓表 |
只 |
2 |
8 |
膨脹閥 |
只 |
1 |
9 |
繼電器 |
只 |
1 |
10 |
風機 |
個 |
1 |
11 |
風管組件 |
套 |
1 |
12 |
水泵 |
臺 |
4 |
13 |
電磁閥（液） |
只 |
1 |
14 |
電磁閥（水） |
只 |
2 |
15 |
蒸發器 |
只 |
2 |
16 |
過濾器 |
個 |
1 |
17 |
視液鏡 |
個 |
1 |
18 |
溫控器 |
個 |
2 |
19 |
溫控器 |
只 |
1 |
20 |
延時繼電器 |
套 |
1 |
21 |
熱電阻 |
只 |
8 |
22 |
工作原理模擬演示板 |
塊 |
1 |
23 |
溫度指示燈板 |
塊 |
1 |
24 |
控制電路板 |
塊 |
1 |
25 |
模擬房間 |
套 |
2 |
26 |
模擬鍋爐 |
套 |
1 |
27 |
冷卻塔 |
個 |
1 |
28 |
水箱 |
套 |
2 |
29 |
不銹鋼架 |
套 |
1 |
30 |
控制柜 |
臺 |
1 |
31 |
微機控制接口 |
副 |
1 |
32 |
微機與實驗臺通訊連接線 |
條 |
1 |
33 |
航空連接線 |
條 |
1 |
34 |
中央空調控制實訓軟件 |
套 |
1 |
35 |
實驗操作指導書 |
套 |
1 |
35 |
電腦小推車 |
張 |
1 |
36 |
PLC （ FX2N-48MR ） |
臺 |
1 |
37 |
溫度采集模塊 |
塊 |
1 |
38 |
壓力采集模塊 |
塊 |
1 |
39 |
壓力傳感器 |
個 |
2 |
40 |
溫度傳感器 |
個 |
12 |
41 |
網絡服務器 |
套 |
1 |
42 |
智能答題系統 |
套 |
1 |

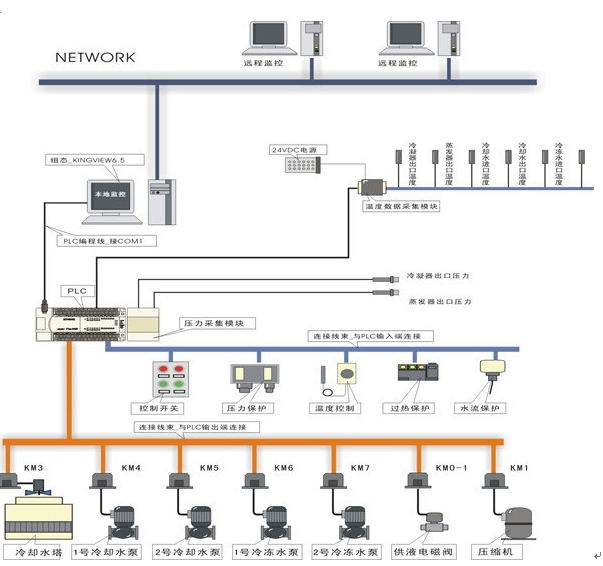

五、中央空調實訓考核臺（網絡型）系統構成圖
 |
