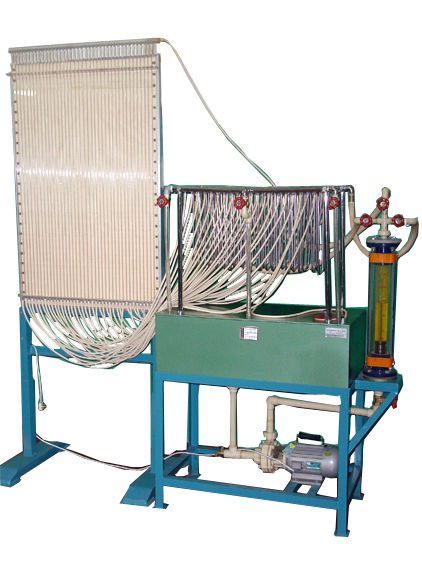

過熱器流量分配實驗臺JGRG -747

產品名稱： 過熱器流量分配實驗臺 JGRG -74 7

實驗?zāi)康模?

1 、演示過熱器平行并列管在各種不同連接方式下流量分配的不均勻性。

2 、觀察兩聯箱在不同聯結形式下，靜壓沿聯箱長度的分布特性。

3 、測定各種聯結形式下的水力不均勻系數及 Z 型和Π型聯結時的壓力變化系數。

主要配置：

防腐水泵， PVC 水箱，水位計，分配聯箱、匯集聯箱，蛇形管， 40 根測壓管， 40 根玻璃差壓板，可調節閥門組，不銹鋼支架等。

技術參數：

1 、輸入電源：單相 AC220V ± 10% 50Hz ，功率 370W 。

2 、 水泵 參數 ：流量： 3 0L/min ，揚程： 20m，功率：370W。

3 、 PVC 水箱，尺寸 6 00 × 400 × 400mm 。

4 、 40 根玻璃差壓板，長度 1600mm ，上帶有刻度標尺。

5、 外形尺寸： 1500×500×2100mm，外形為不銹鋼可移動支架， 帶雙剎車輪。
