JG-JDW12  中央空調實訓考核裝置 （網絡型）

產品名稱：JG-JDW12  中央空調實訓考核裝置 （網絡型）

一、產品概述
JG-JDW12 型中央空調實訓考核裝置（網絡型）系統采用水冷機組，不銹鋼框架結構，終端建立一個專門房間進行客戶的模擬，大廳的模擬直接利用教室原來空間，采用分水器和集水器對冷量或熱量進行分配調節，整個中央空調采用三菱 FX2n-48MR PLC 可編程控制器及工業總線控制，由計算機通過通信總線與 PLC 進行通信，控制整個中央空調的運行。空調的運行參數由各類傳感器進行采集，并通過通信總線送入計算機中，通過專用中央空調組態控制軟件進行實時監控。組態軟件要求能夠以動畫的形式同步顯示系統的設備結構、控制原理和流程。



（一）功能
1 、中央空調系統的認知及使用
2 、制冷原理與熱交換技術
3 、中央空調系統常用傳感器識別與應用
4 、中央空調的 PLC 編程與控制應用
5 、中央空調的運行操作及考核
6 、中央空調運行保護與日常維護操作考核
7 、中央空調故障維修及考核
8 、變頻器應用
9 、觸摸屏應用
10 、計算機數據采集與組態控制技術應用
11 、網絡通訊技術及其應用。
12 、具有自動溢水保護系統
（二）配置
1 、電氣參數
工作電源：三相五線 380V±10% ， 50Hz
安全保護：具有接地保護，漏電保護，過流保護。
額定功率： <5KW
2 、系統對象配置

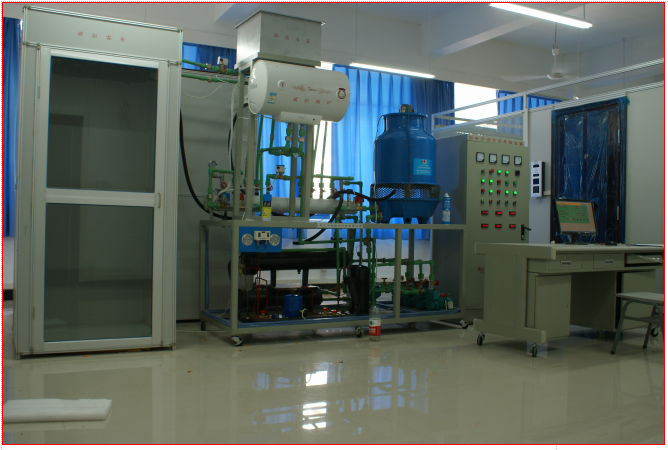

設備整體與實際中央空調系統結構相同，采用開放式不銹鋼框架結構，各部件布局合理操作方便。系統由制冷機組、冷卻水系統、冷凍水系統、制熱系統、空氣調節系統（風管組件）、模擬房間、電控柜、計算機等部分組成，并配有集水器、分水器、膨脹水箱。
（ 1 ）制冷機組
由壓縮機、螺旋式冷凝器、螺旋式蒸發器、儲液罐、熱力膨脹閥、視液鏡、干燥過濾器等組成，管路中還設有控制閥等實訓所必需的部件，管路中視液鏡可觀察制冷劑狀態等設備組成。制冷機組主要完成制冷工作，制冷劑為 R22 。
（ 2 ）冷卻水系統
由 1 套噴淋式冷卻塔機組、 2 臺冷卻水泵組成，主要完成制冷機組冷卻散熱工作。
（ 3 ）冷凍水系統
由 2 臺冷凍水泵、分水器、集水器、膨脹水箱等組成，主要完成制冷機組的冷凍水循環工作。
6 、制熱系統
由模擬鍋爐（電加熱式）、 1 臺熱水泵組成，主要完成制熱工作。
（ 5 ）空氣調節系統（風管組件）
由過濾器、表冷器、電加熱器、普通風機、風道等組成，主要完成空氣調節作用。
（ 6 ）模擬房間
由 1 套風機盤管、 1 套溫度控制器及風量調節系統組成，主要完成房間的溫度設定與空氣調節作用。
（ 1 ）控制裝置配置
整個中央空調采用 PLC 可編程控制器及工業總線控制，由計算機通過通信總線與 PLC 進行通信，控制整個中央空調的運行。空調的運行參數由各類傳感器進行采集，并通過通信總線送入計算機中，通過專用中央空調組態控制軟件進行實時監控。在現場控制柜上可顯示中央空調的所有運行數據，可進行全手動和自動運行操作。
3 、 PLC: 三菱 FX2N-48MR
4 、變頻器：三菱 FR-S540E-0.75K-CH
5 、觸摸屏： 5.7 英寸彩色觸摸屏
（ 2 ）軟件配置
2 、 PLC 編程軟件，配套 PLC 實訓程序及實訓指導書。
3 、中央空調配套組態軟件。
（ 3 ）網絡監控及智能考核軟件，實現教師臺和學生臺電腦（ 30 臺）可以同時監控中央空調的運行狀態，對中央空調的壓力、溫度等相關數據進行采集和顯示。   教師機設置故障，學生臺通過監控到的數據判斷故障點發送故障編碼使設備故解除。教師端同時記錄學生答題的相關數據，生成成績單，具有打印功能。
（ 1 ）通訊配置
可以實現多臺電腦聯網控制系統。
（ 2 ）工具儀表配置
1 、品牌臺式微機 1 臺   （校方自備）
2 、 數字萬用表 1 個
3 、裝配工具 1 套

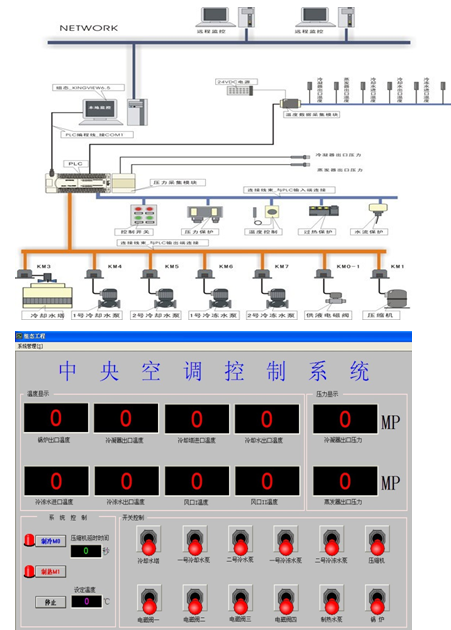

( 四 ) 、 JG-JDW12 型 中央空調實訓考核裝置 （網絡型） 系統構成圖
