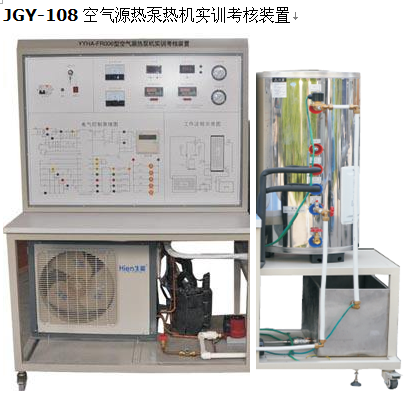

空氣源熱泵熱機實訓考核裝置 JGY-108

產品名稱：JGY-108  空氣源熱泵熱機實訓考核裝置


  空氣源熱泵熱機實訓考核裝置是根據教育部 “ 振興 21 世紀職業教育課程改革和教材建設規劃 ” 要求，按照職業教育的教學和實訓要求研發的產品。適合高職院校、職業學校的制冷制熱技術、熱泵技術教學實訓實驗訓練裝置。熱泵技術是回收和利用低位熱能的有效措施之一，研究和推廣熱泵技術對于節能有重要意義。隨著這幾年制冷技術的發展，熱泵技術在我國得到日益廣泛的應用

一、空氣源熱泵實訓考核裝置特點
1 、系統機組配備高低壓保護系統、過載保護、缺相保護、化霜功能等多重保護，確保系統安全、可靠、穩定的運行，不影響教學課程。
2 、整機系統采用全自動智能化控制，操作方便，水溫、水位、開、關、時間均可以由用戶自由設定，整機采用斷電自動記憶功能，不用每次重復操作，方便實用。
3 、本實驗裝置采用世界壓縮機，優質銅件鍛造的熱交換器，熱交換效率高，安全可靠。水箱采用先進的拉絲銀工藝，將時尚與科技結合在一起，設備外觀美觀大方，水箱內膽采用 304 不銹鋼制造，經久耐用，不容易腐蝕、損壞。
4 、系統采用工業用空氣源熱泵熱水機組，與工業實際設備相一致，讓教學與實際應用接軌。室外主機采用加厚鈑金烤漆型，耐受不同的實驗環境，長期有效的工作，不會生銹腐蝕。
5 、整套實訓裝置集空氣源熱泵熱機系統、電氣控制系統、故障模擬系統于一體，工藝系統真實完整 , 結構清晰、緊湊，充分滿足學生對實訓的要求。
6 、實訓裝置直觀展示了熱泵型熱水器的系統結構、工作原理，可清楚的看到制熱循環系統結構及主要部件的實物，系統還配置有交流電壓表、交流電流表、溫度表、真空壓力表、使整個熱泵系統的實時工作狀態一目了然。
7 、可模擬工業實際問題進行故障設置，學生根據工藝流程分析故障可能產生的原因，確定故障發生的范圍，并進行排故實訓。
二、空氣源熱泵實訓考核裝置技術性能
1. 輸入電源：單相三線～ 220V±10%  50Hz
2. 工作環境：溫度 -10 ℃ ～ +40 ℃ ，   相對濕度＜ 85%(25 ℃ ) ，   海拔＜ 4000m
3. 裝置容量：小于等于 1.5kVA
4. 制冷劑： R22
5. 制熱量： 3kW
6. 重    量： 200kg
7. 外形尺寸（大約）： 180cm×73cm×164cm
8. 安全保護：具有漏電壓、漏電流過流保護裝置，安全符合國家標準。
三、實訓裝置的基本配置及功能
實訓裝置主要由控制屏、實訓桌、熱泵機組等組成。
1. 實訓桌
實訓桌采用優質工業鋁型材組建而成，外形美觀、耐腐蝕、結構強度高。桌面為防火、防水、耐磨高密度板，結構堅固，造型美觀大方；桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實驗臺采用優質雙層亞光密紋噴塑鈑金件；實訓桌還設有四個萬向輪，便于移動和固定。
2. 控制屏
采用鐵質雙層亞光密紋噴塑結構，優質亞克力面板，面板上激光雕刻有熱泵機組系統工藝流程圖，工藝流程原理圖永不磨損，清晰、立體。面板上設有明確標識及相應指示燈，便于學生分析觀察。
3. 電源控制部分
交流電源：提供控制屏以及熱泵機組工作所需的單相交流電源，可由電源總開關來控制。配有三位半數字式交流電壓表和交流電流表，可指示輸入電網電壓值以及系統工作電流值。
4. 測量儀表
（ 1 ）數字式電壓表： 0 ～ 250V
（ 2 ）數字式電流表： 0 ～ 10A
（ 3 ）真空壓力表： -0.1 ～ 1.5MPa
（ 4 ）真空壓力表： -0.1 ～ 3.5MPa
（ 5 ）數顯溫度表：采用 PT100 傳感器，測量范圍 -50 ～ +150 ℃
5. 熱泵機組
包含 1 匹全封閉制冷壓縮機、冷凝器、視液鏡、干燥過濾器、膨脹閥、手閥、蒸發器、壓力控制器、除霜溫控器等構成。另外系統還配備有儲水水箱，以利于學生在做實訓的過程中水的再循環利用。
四、實訓項目
1. 熱泵機組系統的認識和了解。
2. 熱泵機組系統啟動、運行、調試、保護技術的實訓。
3. 熱泵機組運行工況和運行參數的檢測及分析。
4. 熱泵機組制熱量、性能系數的計算與分析。
5. 熱泵機組系統故障的設置和檢測。
