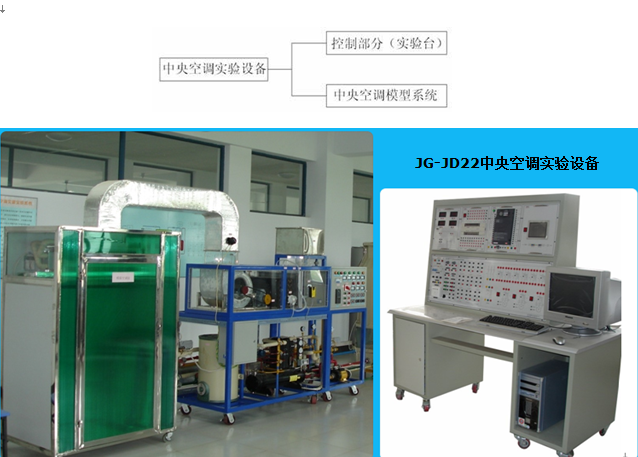

JG-JD22 中央空調實驗設備

產品名稱：JG-JD22 中央空調實驗設備

1 、控制部分（實驗臺）
JG-JD22 中央空調實驗設備的實驗臺，采用模塊化結構，即將電氣控制部分按功能原理分解為不同的模塊，模塊采用掛箱結構，安裝于實驗桌上方的實驗臺上面。


實驗臺上面，設計有 AC380V 電源輸出（護套端子）， AC220V （護套端子和插座）電源輸出， DC24V （護套端子）電源輸出，安全保護裝置（空氣開關，過流保護等），工作電源儀表顯示等。
掛箱模塊分為： PLC 模塊、變頻器模塊、觸摸屏模塊、繼電器模塊、按鈕及指示燈模塊、信號及儀表模塊等，下面分別加以介紹：

（ 1 ） PLC 模塊

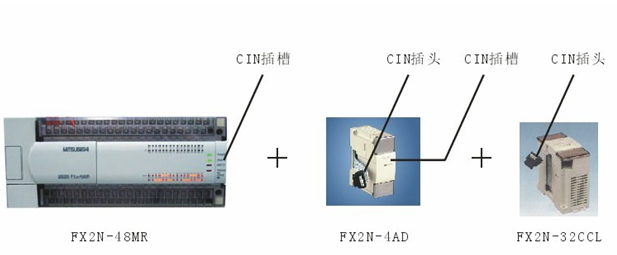

     PLC 模塊分為從站模塊和主站模塊。從站模塊用于實現對中央空調的過程進行實時控制，從站模塊的配置為：

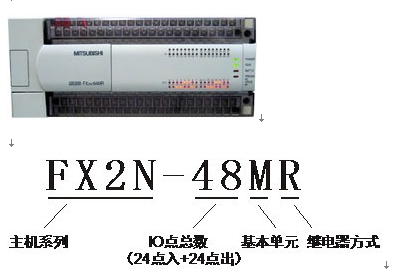

FX2N-48MR ：從站 PLC 主機，用于控制相應的繼電器和接觸器，實現對中央空調模型系統的壓縮機、冷卻水泵、冷凍水泵、風機等執行機構的邏輯控制。 FX2N-48MR ，屬于繼電器輸出（ R ）型的 PLC ，交流和直流負載用，關斷頻率低（ ON ←→ OFF ，約 10ms ），動作頻率最大 10HZ/ 秒；允許通過電流為 2A/ 點，有接點，機械絕緣，廣泛用于各種工業控制現場。




FX2N-4AD 功能模塊：用于采集中央空調模型系統的溫度信號，最大可以實現 4 路溫度信號同時進行采集。

關鍵配套件的名稱、數量、產地 :



PLC 的主要技術參數：

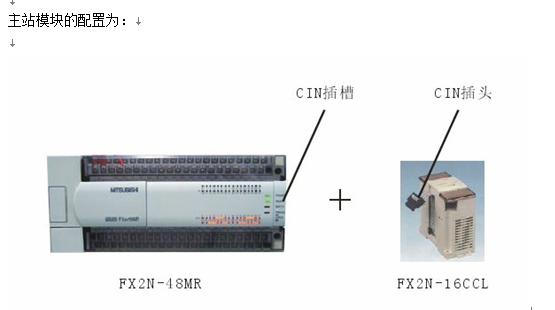

主站模塊的配置為：



FX2N-48MR ：主站 PLC 主機，與上位計算機進行連接，將從站 PLC 及其控制和采集的中央空調運行參數顯示到上位計算機上面，上位計算機安裝有組態軟件。
FX2N-16CCL ：作為 CC-LINK 的主站模塊，與從站模塊的 PLC 進行現場總線通訊。

（ 2 ）觸摸屏模塊
觸摸屏模塊采用 5.7 寸， 256 色。觸摸屏與 PLC 從站模塊連接，作為一個操作站，可以進行基本參數的修改和監控。

人機界面

（ 3 ）變頻器模塊
變頻器采用三菱 FR-E740-0.75KW ，輸入電壓： AC380V ，額定功率： 0.75KW ，具有頻率、速度、磁通、轉矩等控制功能，可多達 15 種速度的多段速預選控制。變頻調速器用于控制中央空調系統主風機的運行速度。

（ 4 ）繼電器模塊
     繼電器模塊，安裝有中間繼電器（ AC220V ），交流接觸器（ AC220V ），熱繼電器，漏電保護開關，熔斷器，時間繼電器等元件，利用繼電器模塊，可以獨立實現對中央空調實驗設備進行過程控制。繼電器元件采用正泰品牌。

（ 5 ）儀表模塊

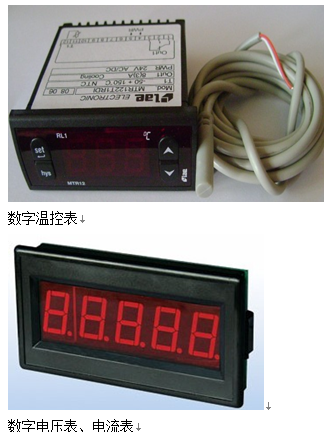

儀表模塊，分別安裝了數字溫控儀表、溫度儀表、電流表、電壓表等，用于監控壓縮機，風機，循環水泵等執行元件的工作電流和電壓，監控出風口、回風口、冷凝器等制冷元件的溫度。
a. 三相帶漏電保護總開關 ;b. 三相電源保險絲 ;c. 壓縮機電壓指示 ;d. 壓縮機電流指示 ;e. 模擬鍋爐電流指示 ;f. 冷水水泵壓力指示 ;g. 熱水水泵運行指示 ; h. 冷卻水水泵運行指示 ;i. 空氣調節風機電流指示 ;j. 壓縮機工作指示 ;k. 模擬鍋爐工作指示 ;l. 冷凍水水泵工作指示 ;m. 冷卻塔工作指示 ;n. 冷卻塔風機工作指示 ;o. 空氣調節風機工作指示 ;p. 數顯冷凍水水溫調節指示 ;q. 數顯熱水水溫指示 ;r. 數顯冷卻指示 ;s. 制冷開關 ;t. 數顯冷水水溫高調節指示 ;u. 制熱開關 ;v. 數顯熱水水溫調節指示。

數字電壓表、電流表
（ 6 ）按鈕及信號模塊
按鈕及信號模塊，安裝有模式切換開關（自動、手動兩種模式）、按鈕、指示燈，用于操控中央空調的運行，如：壓縮機啟動停止，主風機啟動停止等。按鈕及信號模塊，既可與繼電器模塊連接實現繼電器回路控制，也可與 PLC 連接實現 PLC 回路控制。
2 、中央空調模型系統
制冷系統主要組成：壓縮機、蒸發器、冷凝器、電磁閥、過濾器、膨脹閥、視液鏡、儲液器、噴淋式冷卻塔、冷卻水泵、制冷水泵。
制熱系統主要組成：電熱式模擬鍋爐、數顯溫度調節器、熱水水泵等。


（ 1 ）具有蒸汽壓縮式集中式和半集中式中央空調系統的功能，主要由冷源系統、熱源系統、空氣處理及配送系統及控制與顯示系統等組成。可滿足學校既能開出驗證性實驗，也可以開設故障設置性實驗滿足畢業設計、教師科研、創新實驗室所需，能實現一機多用。
（ 2 ）制冷系統由壓縮機、蒸發器、冷凝器、電磁閥、熱力膨脹閥、儲液罐、視液鏡、干燥過濾器和壓力表等部分組成。管路中串接有視液鏡，可觀察制冷劑物理狀態和流動方向。管路中串接的電磁閥，作為制冷系統通斷控制部件，高低壓力表顯示高壓壓力和低壓壓力。壓縮機采用泰康品牌。
冷卻水循環系統主要由冷卻水泵、噴淋式冷卻塔及循環管路等部分組成，用于吸收冷凝器中制冷劑散發的熱量。
（ 3 ）冷媒水循環系統主要由冷媒水泵及循環管路等部分組成，用于將蒸發器中制冷劑蒸發產生的冷量輸送給模擬用戶。
（ 4 ）具有熱源系統模塊。供熱系統由 1 臺模擬鍋爐、 1 臺熱水泵、 1 套板式換熱器等組成。
空氣處理與配送要求采用集中式和半集中式兩種調節方式。集中式空調系統主要由冷熱交換器、風柜、送風機、送風管道及回風管道等部分組成；通過冷熱交換器將冷源（冷凍水）或熱源（熱水）進行處理，把風柜內的空氣冷卻（或加熱），通過送風機和送風管道輸送到各用戶端（模擬房）而達到制冷（制熱）的目的。半集中式空調系統主要由風機盤管組成；工作時，盤管內根據需要流動的冷水（或熱水），風機把室內空氣吸進機組，經過濾后再經入盤管冷卻（或加熱）送回室內，如此循環，以達到調節室內溫度、濕度的目的。
3 、故障設置與排除
中央空調實驗裝置，能夠設置故障供學生了解各種故障現象和排除故障（主要是在電控系統方面設置故障）。典型故障點總數為 20 個，其中制冷系統設置的故障點為 8 個，電控系統設置的故障點為 12 個，故障點的設置不損壞制冷和電控系統原理。。
軟件同時具有故障設置與恢復功能，老師可以隨意設置故障，學員可以通過軟件界面精確定位故障并且排除。
（ 1 ）高壓過高高壓保護；（ 2 ）膨脹閥堵塞；（ 3 ）壓縮機不工作；（ 4 ）組合風柜風機不轉；（ 5 ）冷凝水塔風機不轉；（ 6 ）模擬鍋爐不工作；（ 7 ）冷水水泵不工作；（ 8 ）熱水水泵不工作；（ 9 ）冷凝水水泵不工作；（ 10 ）制冷控制電腦傳感頭不工作；（ 11 ）模擬鍋爐電腦控制傳感頭不工作；（ 12 ）膨脹閥調節不正常；（ 13 ）壓縮機過載保護；
（ 14 ）壓縮機起動電容不工作；（ 15 ）系統終端風機不轉；（ 16 ）制冷冷水不循環；（ 17 ）制熱熱水不循環；（ 18 ）制冷壓縮機接觸器不正常；（ 19 ）制熱模擬鍋爐接觸器不工作；（ 20 ）冷凝水塔風機缺相。
5 、系統配置清單

6 、主要技術參數
（ 1 ）工作電源： AC380V （三相五線） 50Hz ；
（ 2 ）環境溫度： -10 ℃ ～ 40 ℃ ；
（ 3 ）相對濕度： ≤85% ；
（ 4 ）安全保護：漏電保護（動作電流 ≤30mA ） , 過流保護，熔斷器保護；
（ 5 ）壓縮機： AC380V,3P ；
（ 6 ） PLC ： FX2N-48MR-001 ；
（ 7 ）變頻器： FR-E740-0.75KW-CH ；
（ 8 ）觸摸屏：  5.7 寸， 256 色。
