家用分體空調技能實訓考核臺JG-JD72

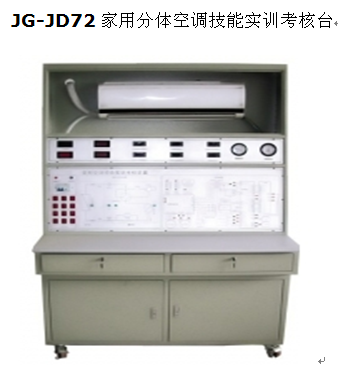

產品名稱：JG-JD72  家用分體空調技能實訓考核臺

家用分體空調技能實訓考核臺是根據教育部 “ 振興 21 世紀職業教育課程改革和教材建設規劃 ” 要求，按照職業教育的教學和實訓要求研發的產品。適合高職院校、職業學校的制冷技術、制冷流體機械、家用制冷設備原理與維修、冷庫與冷藏技術、制冷設備維修工（初級、中級、高級）實訓等教學實訓裝置。培養掌握空調與制冷技術專業理論知識和專業實踐技能，從事空調、制冷設備及系統的技術升級、改造設計、安裝、調試、維護、維修、技術管理等方面的技能應用型人才。
家用分體空調技能實訓考核臺也適合技工學校、職業培訓學校、職教中心、鑒定站 / 所制冷類專業《制冷設備維修工（初級、中級、高級）》、《家用制冷設備原理與維修》、《制冷空調裝置操作安裝與維修》、《小型制冷裝置》、《小型制冷與空調裝置》等課程。

裝置特點
1. 系統采用真實的 1 匹制冷機組，與實際教學接軌。整個空調系統真實完整 ,  與市場上的遙控?zé)岜每照{(diào)的總體結構、性能完全相同。具有制冷、制熱、通風、除濕、溫度、風速選擇、定時、掃風控制、睡眠、自動等功能
2. 整套實訓裝置集制冷系統、電氣控制系統、故障模擬系統于一體，系統真實完整 , 結構清晰、緊湊，與實際空調制冷系統、電氣系統一致，滿足對實訓的要求
3. 實訓裝置直觀展示了熱泵型分體空調的系統結構、工作原理，可清楚的看到制冷循環系統結構及主要部件的實物，系統還配置有交流電壓表、交流電流表、溫度表、真空壓力表、信號燈及發光二極管使整個分體空調系統的實時工作狀態一目了然；主面板中間印有控制系統原理圖，并設有相應測試點；便于教學演示講解及學生對課本知識的理解掌握。此外，管路中設有視液鏡可觀察制冷劑狀態；高壓管路為紅色部分，低壓管路為藍色部分。相應部件均有名稱標識
4. 裝置設有室外機部件電氣控制線路接線區域，可完成對電氣連接、壓縮機繞組判斷等，有利于學生將理論應用于實際，并培養學生實際操作動手能力
5. 可模擬故障設置，學生根據工藝分析故障可能產生的原因，確定故障發生的范圍，并進行排故。有利于開展技能鑒定、考核工作
二、技術性能
1. 輸入電源：單相三線～ 220V±10%  50Hz
2. 裝置容量：＜ 1kVA
3. 外形尺寸： 1000mm×590mm×1610mm
4. 制冷劑類型： R22
5. 安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準
三、裝置的基本裝備
實訓裝置由控制屏、實訓桌、空調室外機組、空調室內機組、測量儀表、模擬故障檢測單元、模擬故障箱等組成
1. 實訓臺：鐵質雙層亞光密紋噴塑結構，鋁質面板。桌面為防火、防水、耐磨高密度板 , 結構堅固。帶有兩個帶鎖抽屜，用于放置故障箱、工具及資料等。裝置背面可觀察制冷系統管路的結構，前面設有一對柜門，用于模擬室外機組冷凝器臟堵，打開可觀察室外機組實物
2. 空調整機單元 1 套：包括熱泵型分體空調所必需的一些部件，如室內機（蒸發器）、室外機（冷凝器、壓縮機、四通閥）等，管路中還設有控制閥等實訓所必需的部件
3. 交流電源控制單元：單相三線 220V 交流電源供電，交流電壓表 1 只，   測量范圍０～ 250V, 用于監測電網電壓；交流電流表 1 只 , 測量范圍０～ 10A ，用于觀測系統啟動電流及監測系統正常工作電流，漏電保護器控制控制屏總電源，控制屏的供電由鑰匙開關控制
4. 制冷系統壓力檢測單元：提供 2 只真空壓力表，測量范圍分別為 -0.1 ～ 1.5MPa 、 -0.1 ～ 3.5MPa, 可顯示系統工作時低壓側和高壓側的壓力
5. 溫度檢測單元：提供 4 只溫度表，采用 PT100 傳感器，三位半數顯，分別測量進風口溫度、出風口溫度、冷凝器溫度和蒸發器溫度
6. 模擬故障設置箱 1 只：模擬故障設置多元化，制冷故障設置有蒸發器臟堵、冷凝器臟堵、毛細管臟堵、毛細管冰堵；電氣故障   設置類型有電源電路、溫度傳感電路、驅動電路、壓縮機保護電路、室內風機調速電路等十二個故障點。
四、實訓項目
初級技工基本技能實訓
制冷系統專用工具的基本操作
制冷系統管件焊接
制冷系統的檢漏
制冷系統的抽真空與充注制冷劑 R22
中級技能實訓（設計、安裝、調試及檢修）
空調主控板電路原理
空調電器元件的測量及系統運行
空調器故障與分析
空調檢測與故障分析
