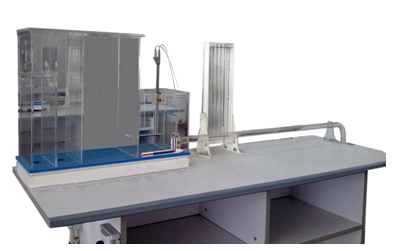

十五、畢托管流速測量實驗裝置 JGKY-CS/BTG
實驗?zāi)康模?
1 、掌握畢托管測量點流速的技能；
2 、了解畢托管的構造和適用性。
3 、 分析管嘴淹沒射流的點流速分布及點流速因數的變化規律。
主要配置：
水泵、蓄水箱、畢托管、 測壓計、射流裝置、 恒壓水箱、 計量水箱、自循環 系統、不銹鋼框架。
技術參數：
1 、 蓄水箱： 400 × 450 × 450mm 。
2 、 采用低噪聲無銹蝕環保型小水泵，最高揚程： 10m ，額定流量： 12L/min ，功率： 90W 。
3 、 恒壓供水箱及計量水箱用透明有機玻璃制作。
4 、 運行環境：溫度 0-40 0 C ，相對濕度：≤ 90%RH ，電源： 220V/50Hz ，可連續操作。
5 、測壓管直徑：φ 8mm ，壓差計內的指示液為水，無毒、操作安全。
6 、實驗流量： 0 ～ 200ml/s ， 畢托管適用范圍 20 ～ 200cm/s ，實驗流速范圍 100 ～ 200cm/s 。
7 、其他管路、閥門，整體框架：不銹鋼材質。
8 、 外形尺寸： 1500 × 500 × 1550mm 。
|
