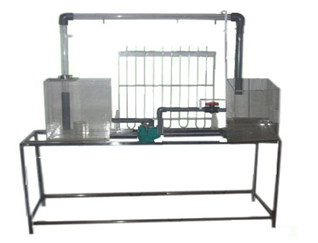

九、自循環虹吸實驗裝置 JGKY-HX
實驗?zāi)康模?
1 、演示虹吸的成因和破壞及管中壓強分布。
2 、可用于虹吸原理及其應用的實驗教學。
3 、測量虹吸管真空度，并確定最大真空域，滿足供定性分析虹吸管流動的能量轉換特性。
主要配置：
虹吸管、蓄水箱、水泵、高位水箱、、測壓管、閥門、自循環裝置、不銹鋼框架。
技術參數：
1 、虹吸管徑：φ 30mm ，高度： 1000mm 。
2 、采用低噪聲無銹蝕環保型小水泵，最高揚程： 10m ，額定流量： 12L/min ，功率： 120W 。
3 、為了起動時虹吸管內抽真空充水，設有自吸抽氣裝置，操作簡便。
4 、測壓計為透明有機玻璃，可顯示測量各測點的真空度以及在管中的壓強分布。
5 、運行環境：溫度 0-40 0 C ，相對濕度：≤ 90%RH ，電源： 220V/50Hz ，可連續操作。
6 、測壓管直徑：φ 8mm ，壓差計內的指示液為水，無毒、使操作更為安全。
7 、實驗所用的流體 -- 水為全循環設計。
8 、其他管路、閥門、整體框架：不銹鋼材質。
9 、 外形尺寸： 1200 × 500 × 1700mm 。
|
