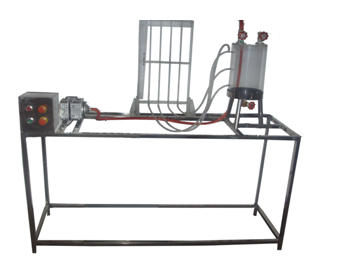

三、臺式靜水壓強實驗裝置 JGKY-YQ/JS
實驗?zāi)康模?
1 、適合于工程流體力學教學實驗。
2 、通過測量不同位置的三點靜水壓強，驗證不可壓縮流體靜水力學基本方程。
3 、測定未知液體容重，鞏固絕對壓強、相對壓強、真空度的概念。
4 、學會使用液柱式測壓計。
主要配置：
測壓管、實驗容器、加壓氣泵、閥門、標尺、不銹鋼臺架。
技術參數：
1 、運 行環境：溫度 0-40 0 C ，相對濕度：≤ 90%RH ，電源： 220V/50Hz ，可連續操作。
2 、測壓管：ф 8 × 600mm ， 6 根。
3 、實驗容器：ф 200 × 300mm ，有機玻璃制成，容器上有：進氣口、進液口、排液口。
4 、氣泵 功率： 35W ，額定電源： 220V/50HZ ， 最大壓力： 0.03Mpa ，最大排氣量： 40L/min 。
5 、 實驗所用的流體 -- 水為全循環設計。
6 、其他管路、閥門、整體框架：不銹鋼材質。
7 、外形尺寸： 1000 × 450 × 1500mm 。
|
