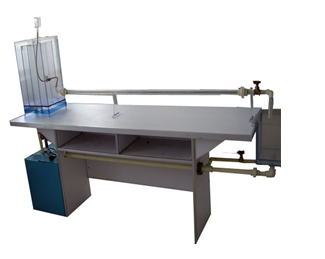

一、 雷諾實驗裝置 JGKY-LN
實驗 目的：
1 、觀察流體在管內流動的兩種不同型態。
2 、觀察滯流狀態下管路中流體速度分布狀態。
3 、測定流動形態與雷諾數 Re 之間的關系及臨界雷諾數值。
主要配置：
有機玻璃水槽、示蹤劑盒、示蹤劑流出管、細孔噴嘴、玻璃觀察管、計量水箱、不銹鋼框架。
技術參數：
1 、有機玻璃水槽：大于 30L 。
2 、玻璃觀察管：Φ 20mm 。
3 、計量水箱：容積大于 8L 。
4 、指示液為紅墨水或其它顏色鮮艷的液體。
5 、框架為不銹鋼，結構緊湊，外形美觀，流程簡單 , 操作方便。
6 、 外形尺寸： 1200 × 450 × 1300 mm 。
|
