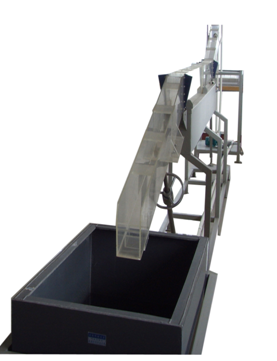

七、雙變坡水槽實驗裝置 JGKY-BP/S
實驗?zāi)康模?
1 、定量測量臨界底坡、臨界流量、臨界水面曲線。
2 、演示并分析平坡、倒坡、臨界坡、陡坡、緩坡的水流銜接現象。
3 、演示并分析棱柱形渠道中的十二種水面曲線；進行水面曲線的定性與定量實驗。
主要配置：
水泵、實驗槽道、穩流水箱、實驗水箱、蓄水箱、量角器、標尺、水準器、實驗管道、閥門、自循環裝置、不銹鋼框架。
技術參數：
1 、運行環境：溫度 0-40 0 C ，相對濕度：≤ 90%RH ，電源： 220V/50Hz ，可連續操作。
2 、采用低噪聲無銹蝕環保型小水泵，功率： 750W ，揚程： 65m ，流量： 6m 3 /hr 。
3 、整體采用有機玻璃精制，水面曲線清晰可見，帶顯示坡度功能。
4 、前后段可手動調節坡度，使用靈活方便。
5 、采用活動模塊，可演示十二種水面曲線和平頂堰、三角堰及實用堰實驗。
6 、水槽尺寸： 3000×100mm 。
7 、其他：管路、閥門；整體框架：不銹鋼材質。
8 、 外形尺寸： 5000 × 700 × 1500mm 。
|
