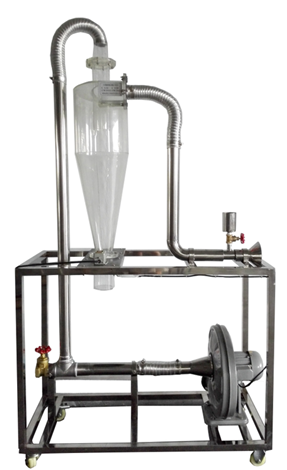

旋風除塵實驗裝置 JGHJ-545
設備特點：
• 設備布局合理、美觀，結構清晰，整體感強。
• 旋風分離器由透明有機玻璃制成，可直接觀察在不同工況條件下粉塵在分離器中的工作狀態。
實驗目的：
• 觀察含粉塵的氣流在旋風分離器內的運動狀況。
• 了解旋風分離器的除塵原理，計算除塵效率。
主要配置：
粉塵加入瓶、粉塵接受瓶、風機、旋風分離器、風量調節閥、電路控制系統、不銹鋼框架、控制屏。
技術參數：
• 環境溫度： 5 ℃～ 40 ℃，配電： 220V ， 250W 。
• 粉塵加入瓶、粉塵接受瓶等均由 304 不銹鋼制成。
• 除塵效率： 70%~80% ；氣體含塵濃度： <50g/ m3 ；處理粉塵粒徑： 20 ～ 200 μ m 。
• 風機：風量 480 m 3 /h ，風壓 1300Pa ，功率 250W ，轉速 2800r/min 。
• 標準旋風分離器：直徑Φ 200mm ，分離器內筒出口連接收集裝置，收集密度小的物料，有機玻璃制成。
• 尾氣收集裝置含收集罩和收集管道。
• 控制屏和框架均為 304 不銹鋼，結構緊湊，外形美觀，流程簡單，操作方便。
• 外形尺寸： 1200 × 500 × 1600mm ，框架為可移動式設計，帶腳輪及禁錮腳。
|
