產品介紹：
JG-CGK209 型 無線傳感器網絡創新開發套件是本公司最新推出的基于 “ 無線傳感器網絡技術 ” 的教學實驗系統。該教學實驗系統能快速的讓高校師生學習和了解這項潛力巨大的新技術。該創新開發套件工作在 2.4G 頻段，通信標準采用 IEEE802.15.4 ZigBee 協議通過多種傳感器模塊如：溫度傳感器，濕度傳感器，壓力傳感器等，將采集到的數據，經 CC2420 芯片以無線網絡（比如星狀結構、樹狀結構、網狀結構等）的方式匯集到中心節點，然后中心節點通過串口傳送到功能強大的結點工作監視終端實現全網拓?fù)涞恼故疽约皩?duì)于全網信息處理。

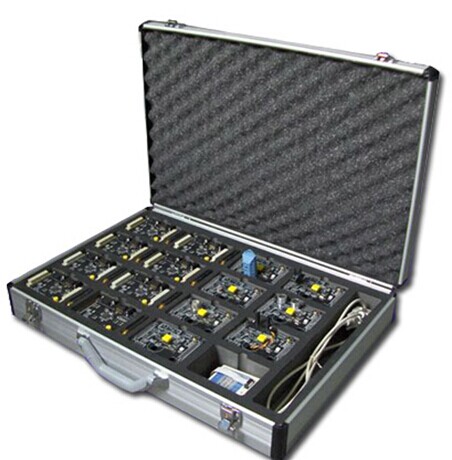

JG-CGK209 型 無線傳感器網絡創新開發套件 該創新開發套件適用于電子信息、通信、計算機、自動化、工業控制、環境等專業的本科生教學和創新實驗，研究生的自主開發研究，主要在以下方面：智能家居、智能農業、智能能量監控、環境監測、無線測量、工業自動化、智能儀器儀表等應用。 硬件規格
序號 |
組成 |
功能描述 |
性能指標 |
1 |
無線通信模塊 |
用于數據和指令的無線傳輸 |
（ 1 ）符合 IEEE 802.15.4 標準
（ 2 ） 2.4G ISM 工作頻率
（ 3 ）傳輸速度 250Kbps ，發射功率 1mW ，接收靈敏度 -95dBm
（ 4 ） MCU ： C8051F120 ， 64KFlash ，主頻 100MHz |
2 |
溫度傳感器
濕度傳感器
壓力傳感器
光敏傳感器
紅外線傳感器
超聲波傳感器
酒精濃度傳感器 |
用于采集真實環境的物理信號 |
各傳感器測量范圍，測量精度：
（ 1 ）溫度傳感器 :2℃ ～ 150℃ ， 1℃
（ 2 ）濕度傳感器 :30% ～ 90% ， 1%
（ 3 ）壓力傳感器： 0 ， 20pa ～ 10kpa ， 1pa
（ 4 ）光敏傳感器 :1 ～ 100 ， 1
（ 5 ）紅外傳感器 : 開關量， 0/1
（ 6 ）超聲波傳感器： 80mm ～ 500mm ， 1mm
（ 7 ）酒精濃度傳感器： 1 ～ 100 ， 1 |
3 |
MCU 調試器 |
支持 C8051 全系列 MCU 的開發和調試 |
（ 1 ）標準型 USB 接口即插即用
（ 2 ）支持 KEIL C 調試環境，可實現單步，硬件斷點，連續單步，可控制程序停止與運行
（ 3 ）支持貯存器和寄存器的修改與查看，下載程序到貯存器等功能 |
實驗列表
無線傳感器網絡創新開發套件實驗 |
實驗一 環境熟悉實驗
實驗二 程序下載實驗
實驗三 定時器實驗 1
實驗四 定時器實驗 2
實驗五 走馬燈實驗
實驗六 看門狗定時器實驗
實驗七 串口通信實驗 1
實驗八 串口通信實驗 2
實驗九 AD 采樣實驗 1
實驗十 AD 采樣實驗 2
實驗十一 CC2420 啟動和 SPI 初始化
實驗十二 CC2420 內部寄存器初始化
實驗十三 組包發送實驗
實驗十四 接收和地址譯碼實驗
實驗十五 應答 ACK 幀實驗
實驗十六 無線信道監聽實驗
實驗十七 點對點無線通信實驗
實驗十八 射頻休眠實驗
實驗十九 星狀網通信實驗
實驗二十 多跳通信實驗 |
部分實驗圖
（ 1 ）可以選配 Sniffer ；
（ 2 ）符合 IEEE 802.15.4 標準的 MAC 軟件 C 源代碼；
（ 3 ）符合 IEEE 802.15.4 標準安全軟件包 C 源代碼；
（ 4 ）全部硬件原理圖，接口說明；
（ 5 ）傳感器接口協議等；
（ 6 ）用于傳感器數據管理和采集的軟件工具 WSN-SenViewer 軟件，該軟件具有以下特點：
l 符合 IEEE 802.15.4 標準的通信實例；
從簡單到復雜的實用實驗實例； l
支持不同網絡拓?fù)涞耐ㄐ艑?shí)例； l
l 用于網絡拓?fù)溟_發和維護的軟件工具 WSN-NetViewer 軟件，如下圖。
裝箱清單
物品 |
數量 |
備注 |
無線通信模塊 |
8 |
主節點 1 個，傳感器節點 7 個 |
傳感器模塊 |
7 |
溫度傳感器，濕度傳感器，光敏傳感器，紅外線傳感器，超聲波傳感器，空氣壓力傳感器，酒精濃度傳感器 |
電源 |
8 |
9V 1A |
天線 |
8 |
2.4GHz 頻段， SMA 接口 |
串口線 |
1 |
|
單片機仿真器 |
1 |
U-EC5 調試器 |
實驗指導 |
1 |
用戶手冊，實驗教程 |
配套光盤 |
1 |
電子版手冊，電路圖，實驗代碼等 |
|
