JG-255 型初級電工實訓考核裝置
該電工實訓考核裝置是按照勞動和社會保障部頒發的“工人技術等級標準”和“職業技能鑒定規范”的內容要求，根據初、中級電工培訓考核的實際情況而設計的新一代集電工理論教學、實操訓練、考核鑒定于一體的多功能設備。該設備是我公司推出的具有定時、誤操作記錄等考核功能，同時具備多種安全措施的最新設備。能完成初、中級電工考核鑒定中的電力拖動控制與照明電路的實操項目。能滿足電工上崗培訓、實踐操作和考核鑒定的要求。是各中專、技校、職校以及勞動職業技能鑒定部門電工電拖實操培訓和考核鑒定的理想教學設備。
一、產品特點
1 、安全性能
裝置設有電流型漏電保護裝置保障人身安全，適用學生操作的特殊要求。設備由三相五線制電源輸入，裝有電流型漏電保護器，控制屏若有漏電現象，漏電流值超過一定值，即切斷電源，確保人身安全。
2 、合理結構
設備以標準的配電柜為主柜，利用柜體的雙面空間，科學地布置電器及配套實驗器材。該柜設計合理，實操方便，一柜多用，所有電器元件接點都已接到接線端子上，學生只需在接線端子上接線實驗，延長了電器元件使用壽命、降低了材料損耗。
3 、美觀外形
裝置布局合理，外形美觀，面板示意圖明確、直觀。走線清晰整潔，減少了出故障的環節，提高可靠性。裝置采用鐵質雙層亞光密紋噴塑結構；結構牢固美觀。美觀大方的產品外形，先進的結構和工藝。使人感覺賞心悅目。
二、實驗項目
實驗一 觸摸開關控制白熾燈電路
實驗二 白熾燈控制電路
實驗三 人體感應開關控制樓梯白熾燈電路
實驗四 聲控開關控制樓梯白熾燈電路
實驗五 日光燈控制電路
實驗六 單相電度表直接安裝電路
實驗七 單相電度表間接安裝電路
實驗八 單相電動機起動停止控制電路
實驗九 單相電動機調速控制電路
實驗十 電流互感器與電流表配用接線圖
實驗十一 電壓表、電流表安裝電路
實驗十二 三相四線有功電度表直接安裝電路
實驗十三 三相四線有功電度表間接安裝電路
實驗十四 一臺電流互感器用于單相回路的接線電路
實驗十五 兩臺電流互感器接成不完全星形接線電路
實驗十六 三臺電流互感器接成星形接線電路
實驗十七 兩臺電流互感器差接接線電路
實驗十八 三臺電流互感器接成三角形接線電路
實驗十九 萬能轉換開關和電壓表測量三相電壓接線電路
實驗二十 異步電動機點動控制電路
實驗二十一 異步電動機自鎖控制電路
實驗二十二 有過載保護自鎖控制電路
實驗二十三 異步電動機單向點動起動控制電路
實驗二十四 異步電動機兩地控制電路
實驗二十五 異步電動機聯鎖正反轉控制電路
實驗二十六 正反轉點動、起動控制電路
實驗二十七 雙重聯鎖正反轉控制電路
實驗二十八 自動往返控制電路
實驗二十九 位置開關作自動停止正反轉起動控制電路
實驗三十 帶有點動的自動往返控制電路
實驗三十一 異步電動機星、三角控制電路
實驗三十二 接觸器控制星三角形控制電路
實驗三十三 串電阻降壓起動控制電路
實驗三十四 異步電動機反接制動控制電路
實驗三十五 異步電動機能耗控制電路
實驗三十六 手動順序起動控制
實驗三十七 自動順序起動控制
實驗三十八 C620-1 型車床控制電路
實驗三十九 電動葫蘆電氣控制電路
實驗四十 Y3150 型滾齒機控制電路
實驗四十一 Z535 型立式鉆床控制電路
三、技術參數
1 、輸入電源： AC380V ± 5%( 三相五線 ) 50 ± 1Hz
2 、額定電流： 5A
3 、相對溫度： -5 ℃～ 40 ℃ 相對濕度：＜ 75% （ 25 ℃）
4 、外形尺寸： 750 × 550 × 1800mm
5 、設備重量： 170kg
四、裝置的基本裝備

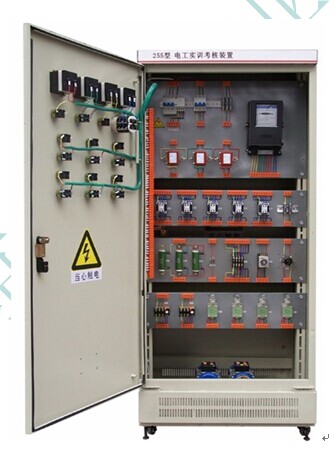

該裝置按照標準電氣控制柜設計制造 ( 規格： 750 × 550 × 1800mm) ，充分利用雙面空間位置，柜內裝有完成各種照明電路所需的單相電度表、三相有功表、日光燈、白熾燈、單聯開關、雙聯開關、觸摸開關、人體感應開關、聲控開關、插座等，以及電氣控制所需要的多種低壓電器，如漏電斷路器、熔斷器、電流互感器、接觸器、中間繼電器、時間繼電器、熱繼電器、行程開關、按鈕、信號燈、轉換開關、電壓表、電流表等。元器件全部采用優質名牌產品。
為了延長電器的使用壽命，各電器的接點都先與接線端子相連，再讓學生在接線端子上接線，以求經久耐用。還配備一臺單相交流電機、兩臺三相交流異步電機，通過該電動機支持可作各種實驗。
|
