JG — 99KGA1 智能型（ DVD 十 四 合一） 家電音視頻維修技能實訓考核裝置

一、產品概述 :

JG — 99KGA1 智能型 家電音視頻維修技能實訓考核裝置是一套軟、硬件齊全的的音視頻實訓考核平臺，本裝置在遵循實際的三洋單片機（彩電）、 TA 兩片機、 UPC 三片機、調頻調幅收音機、雙聲道錄放機、 DVD 視盤機、功放電路的基礎上把各種機型分解成若工個可供教師講解的單元電路，各單元電路板的正面印有電路原理圖，反面是印刷電路。原理圖與印刷電路位置一一對應，便于學生分析電路。

另外本裝置配有多種功能強大的教學軟件可幫助教師實時繪制和修改電路；家電演示軟件可進行故障演示；考核系統監控系統軟件可以對學生進行在線考核。在上述軟件的支持下，使家用電器教學向智能化、高層次邁進。

實訓臺設有全數字式儀表，用來指示輸入市電電壓、行輸出級工作電壓、行輸出級工作電流等。

實訓臺有多重安全保護措施：市電輸入有漏電開關、保險和隔離變壓器等。

二、 顯著特點 :

1 、配置電路圖講解、繪制電化教學軟件

2 、配置考核系統監控系統軟件

3 、配置家電演示軟件

4 、采用特殊技術，徹底解決由工分割電路帶來的圖象拖尾問題。

5 、所配軟件可通過人機對話進行故障模 擬、故障分析、資料查詢等操作。若再配上投影儀等輔助多媒體設施，進行電化教學，效果會更加理想。
7 、黑白、彩色顯管采用臥式安裝結構，不僅降低了實驗臺的高度，而且避免了光線直射學生的眼睛，從而保護學生的視力。
8 、顯示儀表全部采用數字式，讀取數據直觀、 準確。
9 學生臺配備答題器，方便教師完成對學生技能的考核。

三、考核系統特點：

1 、計算機可以監控 1-126 臺家用電器智能考核臺

2 、已設置 20 多個故障點。

3 、具有發卷功能

4 、具有收卷功能

5 、具有單臺和全部實驗臺清零功能

6 、具有自動檢測各家用電器考核臺的通訊聯機情況

7 、可以生成學生個人成績單

8 、可以對學生考核情況進行統計、分析

9 、設有進入系統密碼，進入系統后能夠修改密碼

10 、具有打印功能

11 、具有答題次數限制功能

四、實驗機種配置（ DVD 十四合一） :
1 、配置電路圖講解、繪制電化教學軟件

2 、配置家電演示軟件

3 、 TA 東芝兩片彩色電視機

4 、彩色三洋單片線路電視機（ I 2 C 智能總線控制，帶 AV/TV 轉換和重低音）；

5 、 DVD 視盤機（兼容超級 VCD/CVD/SVCD/DVCD/MP3/CD 等）；
6 、音響功率放大器（帶數碼混響及動態熒光顯示）；

7 、 AC-3 、 DTS 雙解碼及 5.1 聲道環繞聲功率放大器；
8 、多功能信號源；

9 、黑白東芝兩片集成電路電視機；

10 、黑白 UPC 三片集成電路電視機；

11 、分立黑白電視機；
12 、調頻、調幅超外差式立體聲收音機；

13 、雙聲道立體聲錄放機；

14 、考試、考核系統；

五、設備性能

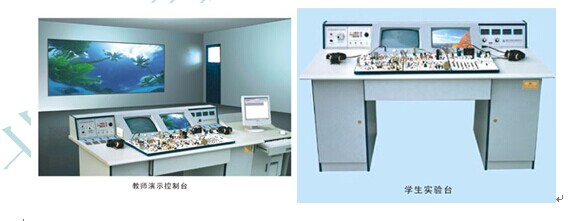

本裝置由實訓臺、實訓桌、顯像管箱、 5.1 聲道揚聲器系統和實訓組件五部分組成

•  實訓臺

（ 1 ）交流電源（均帶有過流保護）

輸出電源： 市電不隔離輸出 220V 50Hz

隔離變壓器輸出 220V 50Hz

彩電遙控電源 14.5V 50Hz

（ 2 ）直流電源 : ± 24V/+12V/+5V

（ 3 ）彩色信號發生器

① 輸出信號頻率范圍：第 12 頻道

② 電視信號形式：分為圓、點、格、黑白格、彩色、單色等 16 種形式，可通過按鍵直接選擇

③ 輸出信號：有視頻、伴音（中頻 6.5M ）、射頻輸出接口

④ 信號制式： PAL-D/K

（ 4 ）智能考核接口單元：答題器接口、 PC 機串行接口、彩電模塊接口

2 ．顯像管箱 ：

采用 14 吋顯像管（彩虹管），內置消磁線圈

14 吋黑白顯像管，內置消磁線圈

•  實訓組件 ：

（ 1 ） TA 兩片遙控彩電模塊

采用 TA （東芝）二片機芯（ TA7680 、 TA7698 ）和 M50436 － 560SP 遙控系統，具有全遙控、自動存臺功能�？稍O置故障點。

（ 2 ）三洋 I 2 C 遙控彩電模塊

采用采用三洋單片機電路 (LA76810) ，配合三洋單片遙控電路 (LC863528 系列微處理器 ) ，具有集成度高、電路大大簡化、 I 2 C 總線控制、全遙控、自動存臺等特點，內置智能實訓考核電路系統，可由電腦設置 21 個隱蔽故障點完成智能實訓考核。設有智能故障轉換接口單元、遙控器單元、紅外接收控制單元、鍵盤控制單元、伴音輸出電路單元、小信號處理 IC 單元、總線 IC 單元、行幀處理電路單元、隔離開關穩壓電路單元、內置設故排故系統

（ 4 ）黑白機實訓模塊

采用 NEC 公司的 uPC 三片集成電路，設有交流 14.5V 電源輸入端口、串聯穩壓電源單元、圖像中頻放大與檢波單元幀掃描單元、同步分離單元、視頻放大單元、 AFC 行振蕩行推動行輸出單元、伴音中放鑒頻與功放單元，可設置故障點。

（ 5 ）集成調幅收音機模塊： AM 頻率范圍中波 533kHz ～ 1605kHz 、中頻頻率 465kHz ，可設置故障點。

（ 6 ）集成調頻調幅收音機模塊： FM 頻率范圍 88MHz ～ 108 MHz 、調制信號頻率范圍 100 ～ 10000Hz 、中頻頻率 10.7M 、最大頻偏 75 kHz 、靈敏度小于 1uV 、不失真功率大于 1W ，可設置故障點。

（ 7 ）卡拉 OK 模塊：雙路話筒輸入、左右聲道輸入輸出、音量及混響調節，可設置故障點。

（ 8 ） 5.1 聲道解碼器及立體聲功放模塊： 杜比 AC-3 解碼器、左右聲道輸出、重低音輸出、中置輸出、 TO 立體聲功放輸出。

（ 9 ） DVD 機模塊： DVD 機芯及伺服電路單元、 DVD 鍵盤控制、顯示及遙控單元、 DVD 內置穩壓電源、 DVD 光 盤， 可設置故障點。

（ 10 ） 5 ． 1 聲道揚聲器系統 ：左右立體聲高低音主揚聲器、中置揚聲器、后置重低音揚聲器、左右環繞揚聲器。

（ 11 ）智能實訓考核系統 系統由教師機、智能實訓考核板（內置式）、智能實訓考核系統軟件組成，并配有智能答題器。答題器是由顯示屏、輕觸鍵盤、微處理器、存儲器、通信模塊組成。

考核系統的功能：

1 、計算機可以監控 1-126 臺家用電器智能考核臺

2 、已設置 20 多個故障點。

3 、具有發卷功能

4 、具有收卷功能

5 、具有單臺和全部實驗臺清零功能

6 、具有自動檢測各家用電器考核臺的通訊聯機情況

7 、可以生成學生個人成績單

8 、可以對學生考核情況進行統計、分析

9 、設有進入系統密碼，進入系統后能夠修改密碼

10 、具有打印功能

11 、具有答題次數限制功能

4 ．實訓桌：

桌面為防水、防火、耐磨高密度板，結構堅固。設有抽屜和柜門，用于放置工具和資料等。

1 、臥式學生實驗臺規格：（每臺 2 座）

長： 810mm ×寬： 440mm ×高： 200mm

2 、實驗桌規格：（每桌 2 座）

長： 1600mm ×寬： 850mm ×高： 750mm

3 、教師控制臺：（每臺學生桌電源由教師控制）

長： 2200mm ×寬： 850mm ×高： 750mm ×總高： 950mm

五、家用電器實驗室設備技術參數要求：

（一） 工作條件：

1 、環境溫度：攝氏 0 度 -- 攝氏 40 度

2 、相對濕度：不低于 85%

3 、連續工作時間： ≥ 24 小時

4 、整機功耗：＜ 200W

5 、工作電源： AC220V ± 10%    50Hz

6 、正常輸入電壓： AC200V ± 10% 50Hz

7 、額定電流：≤ 2A

8 、交流電壓表、電流表精度： 2.5 級（按教學大綱要求）

9 、漏電保護開關 漏電動作電流 ≤ 30mA 動作時間≤ 0.1 秒

10 、電視頻道范圍： VHF UHF 870MHz[CATV]

11 、圖像重復率不低于 90%

12 、大面積圖像對比度：≥ 50%

13 、光柵亮度不均勻性：≤ 35%

14 、圖像分辨率：水平≥ 250 線

15 、同步范圍： 2.2Vp-P(H)

16 、保證圖像穩定的電源電壓： 220 ± 20% （彩色） 220 ± 10% （黑白）

1 7 、 音頻輸出不失真功率： > 1W

18 、電源消耗功率：黑白電視機： ≤ 40W 彩色電視機：≤ 65W

19 、屏幕尺寸：黑白電視機 -14 英寸顯像管 彩色電視機 -14 英寸顯像管

20 、彩色電視機制式： PAL-D

21 、圖像中頻為： 38.5MHz( 彩電 ) 38MHz （黑白）

22 、伴音中頻為： 6.5MHz

23 、中頻增益： >60db

2 4 、收音機技術指標：

⑴ 調幅收音機

•  AM 頻率范圍：中波： 535KHz — 1605KHz

•  中頻頻率： 465KHz

•  選擇性：優于 15db

•  靈敏度： MW 優于 3mvm

不失真功率： >1W

•  電源功率： ≤ 3W

⑵調頻收音機

•  頻率范圍： 88MHz — 108MHz

•  調制信號的頻率范圍： 100 ∽ 15000Hz ，最大頻偏 75KHz

•  靈敏度： ≤ 1MW

•  鏡像抑制性能優于： 20db

•  不失真功率： >1W

f 、電源功率： ≤ 3W

25 、磁帶錄音機：

a 、帶速： 4.76cm /s ± 5% 抖晃率 ≤ 35%RMS （ JIS ）

b 、頻響： 100Hz — 6KHz

c 、信噪比：≤ 15db

d 、放音靈敏度： 315Hz -76db

26 、 DVD 機：

a 、工作狀態 水平： 15 度 鋁垂： 15 度

b 、控制方式：電控

c 、物鏡特性：焦距（ f ）： 3.86mm 數字光圈（ NA ）： 0.45mm

工作距離（ WD ）： 2.1mm

d 、激光波長（λ）： 760 — 800 μ m

六、智能 家電音視頻維修技能實訓考核裝置 主要配置表

20 臺配置
