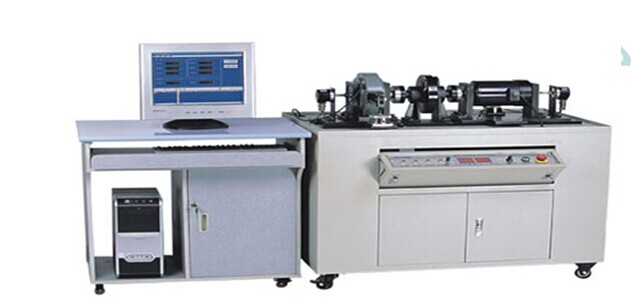

JG-CCT01 型 齒輪傳動測試分析實驗臺
一、實驗臺的功用
應用于齒輪傳動測試與分析，使學生在實驗過程中了解關于傳動結構尺寸、重量、功率、速度、傳動比、壽命、可靠性相互之間的關系，并作全面的分析，使學生能準確的把握齒輪傳動在不同的工作情況下類型的選擇、設計，以便將來在實際工作中深入掌握齒輪傳動的特點，是大專院校理想的 機械教學設備 。
二、實驗內容
1 、測試齒輪傳動輸入、輸出轉速、扭矩；
2 、不同轉速、負載的傳動效率。
三、性能規格
1 、 機械實驗臺 采用獨立的平臺結構；
2 、原動件、被試件以及負載為獨立的模塊結構，根據實驗要求，可自行拼結，組裝；
3 、原動件與負載配有安裝導軌，可根據不同被試件的尺寸作安裝調整
4 、 機械教學實訓裝置 實驗臺操作面底板采用內置翻蓋結構，美觀實用，安全可靠。
5 、技術參數：
電機功率： 600W ，電壓： 220V
磁粉制動器：額定轉矩： 50Nm
角位移傳感器：輸出電壓： 0 ～ 5V ，脈沖數： 1000P
測力傳感器：量程： 20Kg
外形尺寸： 1100 × 720 × 1000mm
四、提供技術文件
1 、《齒輪傳動測試分析實驗臺使用說明書》
2 、《齒輪傳動測試分析實驗臺指導書》
|
