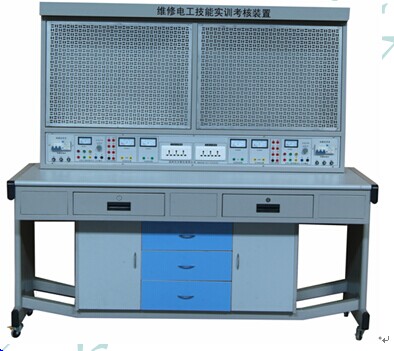

JG-201 電工實訓考核裝置（單面雙組、網孔板型）

一、概述

JG-201 電工考核實訓裝置吸收了國內國外先進教學儀器的優點，充分考慮了實驗室的現狀和未來的發展趨勢，從性能上和結構上進行了創新，布局合理，使用方便靈活。對實驗中所涉及的電源、儀器儀表采取可靠保護，同時設置了可靠的人身安全保護體系，該實驗裝置上裝有實訓操作網板，網板采用活動結構，可取下安裝，裝上布線調試。使用方便、安全可靠。能滿足學生對電器的安裝、接線工藝、電路分析、熟悉機械電氣控制線路的實驗、故障分析等技能訓練的需要。，是各大中專院校職業院校實驗實訓室建設的最佳選擇。

二、技術指標及要求 :

1 、外型尺寸： 155 x 70 x 160 cm 3

鐵質噴塑結構，防火板面板。下面設有抽屜和柜子用于存放工具和元器件。裝有四個萬向調節轉動輪子，并裝有剎車系統。

2 、工作電源： 交流三相四線 380 ± 5% 50HZ

3 、輸入功率： <1.5KVA

電源：

4 、輸出交流電源： 三相四線 380V 、單相 220V ，電壓電流表指示。

5 、人身安全保護功能： 電流型漏電保護、電壓型漏電保護、防觸電實驗導線、急停按鈕。

7 、低壓交流電源 :3V 、 6V 、 9V 、 12V 、 18V 、 24V 、 36V ；并可輸出雙 3V 、 6V 、 9V 、 12V 、 18V 。

8 、電源插座： 提供三個多功能電源插座。

9 、測量儀表 : 指針式交流 450V 電壓表一只；指針式交流電流表 3A 一只。

10 、 網孔板（兩塊）：規格： 60* 70CM 。

三、實驗器材配置（每臺配 2 套）

配置清單

四、實訓項目

1 、照明電路安裝

2 、日光燈電路安裝

3 、單相電度表安裝

4 、聲光控路燈電路安裝

5 、觸摸延時路燈電路安裝

6 、雙控樓梯燈電路安裝

7 、電網過電流自動切換備用電源連接

8 、接觸器點動與連續轉動電路連接

9 、按鈕聯鎖的正、反轉控制電路連接

10 、接觸器聯鎖電動機正、反轉電路連接

11 、接觸器和按鈕雙重聯鎖、反轉控制

12 、電動機定子繞組串聯電阻啟動控制電路

13 、按鈕切換的 Y/ △啟動按鈕控制電路的連接

14 、時間繼電器切換的 Y/ △啟動控制電路連接

15 、電動機半波整流能耗制動控制電路連接

16 、電動機全波整流能耗制動控制電路連接

17 、電動機反接制動控制電路連接

18 、電動機往返行程控制電路連接實訓

19 、電動機順序啟動控制電路連接實訓

20 、電動機定時轉動運轉控制電路連接實訓

21 、按鈕切換的雙速電動機控制電路的連接

22 、時間繼電器切換的雙速電動機控制電路連接實訓

23 、普通車床控制電路連接

24 、 CA6140 車床電氣控制電路

25 、電動葫蘆電氣控制
