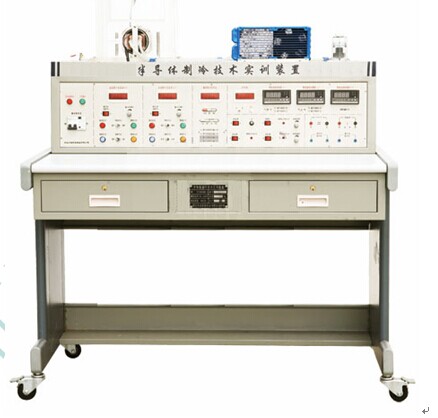

JGJBRHBD-1 半導體制冷技術實訓裝置
• 概述
“ JGJBRHBD-1 型半導體制冷技術實訓裝置“采用大功率半導體制冷片，并通過面板上的鈕子開關使半導體制冷片工作于熱泵和熱機不同的狀態，分別來演示并驗證帕爾帖效應和塞貝克效應。
適合于高職院校、職業學校制冷專業和非制冷類專業的《半導體制冷》、《制冷設備維修工》、《制冷設備維修工技師培訓教材》的教學與技能的提高。本實訓裝置也適合技工學校、職業培訓學校、職教中心、鑒定站 / 所、制冷類專業的技能鑒定考核。
• 裝置特點
• 采用大功率半導體制冷組件作為冷源，不需要干冰、氨、氮、氟利昂等制冷劑，溫度低、制冷快、壽命長。具有無污染、無噪聲、無振動、無磨損，可連續工作。
• 直觀快強：可以直觀的觀察制冷片冷端結冰的全過程，深入掌握半導體制冷片的工作原理。
• 可操作性強：用面板上提供的鈕子開關，可以方便的切換半導體制冷片的工作狀態，既能定性觀察實訓現象，又能通過測量?jī)x表定量測量。
• 技術性能
• 輸入電源：?jiǎn)蜗嗳� ~220V ± 10% 50H Z
• 工作環境：溫度 -10 ℃ ~+40 ℃ 相對濕度 <85% （ 25 ℃）海拔 <4000m
• 裝置容量： <0.8KWA
• 外型尺寸 :1200mm × 730mm × 1400mm
• 安全保護 : 具有漏電保護裝置 , 安全符合國家標準
四、實訓裝置的基本配置及功能
實訓裝置由控制屏、實訓桌及半導體制冷機組等組成。
1 ．控制屏（鐵質雙層亞光密紋噴塑結構，鋁質面板）
（ 1 ）直流數字電壓表（ 1 個）：測量范圍 0~20V ，按鍵切換檔位，采用三位半數碼顯示，精度 0.5% 。輸入阻抗為 10M 。通過琴鍵切換可分別顯示半導體制冷片 A 的輸入電壓、半導體制冷片 B 的輸入電壓、半導體制冷片 A 的輸出電壓、半導體制冷片 B 的輸出電壓。
（ 2 ）直流穩壓電源（ 2 個）：提供 0~15V 連續可調的直流電源，電流為 10A ，為半導體制冷片提供電源。
（ 3 ）計時器：按下復位按鈕時，開始計時，單位為秒。
（ 4 ）直流數字電流表（ 2 個）：測量范圍 0~10A ，采用三位半數碼顯示，精度 0.5% 。直流數字電壓表（一）顯示半導體制冷片 A 的輸入電流，直流數字電壓表（二）顯示半導體制冷片 B 的輸入電流。
（ 5 ）溫度控制器（ 3 個）： PID 智能溫度調節器，具有 PID 智能溫度控制加 AI 人工智能調節功能，分別可以監測半導體制冷片 A 的冷熱端溫度、半導體制冷片 B 的冷熱端溫度、空器的溫度。
（ 6 ）加熱器（ 2 個）：功率為 180W ，當制冷片工作在熱機時，加熱器對其表面進行加熱。
（ 7 ）微型水泵（ 1 個）：使水冷液循環對半導體制冷片的熱端進行散熱。
（ 8 ）音樂片和直流電機：當半導體制冷片工作在熱機時，其輸出的電壓可以驅動音樂片和直流電機。
2 ．實訓桌
實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，結構堅固，造型美觀大方；桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面，設有兩個抽屜。實訓桌還設有四個萬向輪，便于移動和固定。
• 半導體制冷機組
由兩片半導體制冷片、水冷頭、散熱排、水泵、水冷液、水管、有機玻離水箱、傳熱鋁板等組成的水冷式半導體制冷機組，可直觀觀察水冷散熱系統的工作原理及現象。
• 實訓項目
• 半導體制冷實訓臺的認識
• 半導體制冷片工作在熱泵時的工作原理
• 半導體制冷片工作在熱泵時的參數測試
• 半導體制冷片工作在熱機時的工作原理
• 半導體制冷片工作在熱機時的參數測試
|
