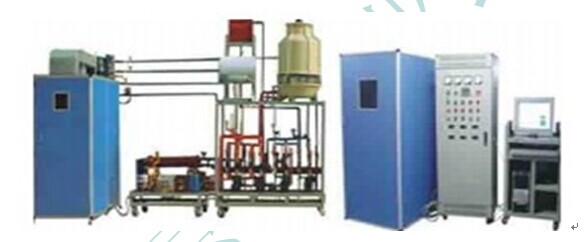

JGJB-ZK 中央空調實訓考核臺（網絡型）

一、產品概述
JGJB-ZK 中央空調實訓考核裝置（網絡型）要求系統采用 3 匹水冷機組，不銹鋼框架結構，終端建立一個專門房間進行客戶的模擬，大廳的模擬直接利用教室原來空間，采用分水器和集水器對冷量或熱量進行分配調節，整個中央空調采用三菱 FX2n-48MR PLC 可編程控制器及工業總線控制，由計算機通過通信總線與 PLC 進行通信，控制整個中央空調的運行�？照{的運行參數由各類傳感器進行采集，并通過通信總線送入計算機中，通過專用中央空調組態控制軟件進行實時監控。組態軟件要求能夠以動畫的形式同步顯示系統的設備結構、控制原理和流程。

二、系統組成
制冷機組、冷卻系統、冷凍系統、制熱系統、模擬客房、模擬大廳、電控柜、可編程控制器、壓力采集模塊、溫度采集模塊、數據采集點、 PLC 編程軟件、中央空調組態監控軟件、計算機、小推車。

三、 網絡監控及智能考核
教師臺和學生臺電腦（ 1 ～ 32 臺）可以同時監控中央空調的運行狀態，對中央空調的壓力、溫度等相關數據進行采集和顯示。

教師機設置故障，學生臺通過監控到的數據判斷故障點發送故障編碼使設備故解除。教師端同時記錄學生答題的相關數據，生成成績單，具有打印功能。

配備 無線智能考核系統：

該智能考核系統采用新型無線網絡聯網，無需交換機、網線等，通信穩定、便捷。主要由教師機、智能實訓考核板（內置式）、智能實訓考核系統軟件組成，并配有智能答題器。答題器是由 240 × 128 點陣藍底背光液晶 觸摸顯示屏 、觸摸屏、微處理器、存儲器、通信模塊組成。該系統可通過鍵盤或教師機進行故障設置，學生在實訓臺的電路上進行故障檢測，考核系統可實現功能：能實現設備的自動監測和識別 , 能再現對實訓臺進行故障設置和排除并統計故障點誤排次數 , 具有發卷功能，具有提交功能，具有個人登錄密碼設置功能 , 具有打印功能 , 具有答題次數限制功能。

四、實訓項目
1 、中央空調的結構及設備工作原理的全面深入了解和掌握；
2 、中央空調的啟動、運行、調試技術的實訓及考核；
3 、中央空調運行工況、各運行參數檢測分析；
4 、中央空調控制原理的實訓；
5 、 PLC 可編程控制器編程及安裝調試的實訓；
6 、故障判斷及設備故障解除實訓（故障點 16 個）；
7 、數據采集技術的應用及實訓；
8 、網絡技術的應用及實訓（遠程控制）。

五、技術參數
1 、工作電源：三相五線制 380VAC 50Hz
2 、安裝尺寸：長 × 寬 × 高 =800×240×250cm
3 、整機容量 : 4KW
4 、外形尺寸： 8000mm×3000mm×3500mm （長 × 寬 × 高）

四、中央空調配置清單
