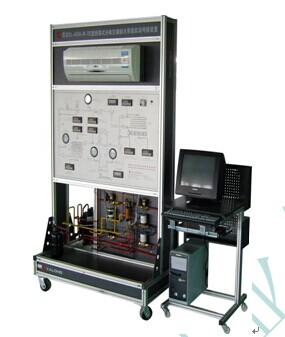

該裝置采用真實空調為實訓對象，可使學員能夠真正地學到相應的技術技能，裝置由金屬支架、制冷系統、制冷系統流程板和智能排故系統四部分組成，在制冷系統流程板上配置相應的壓力及溫度表，可以直接觀測到制冷系統的各點工作時的參數，通過分析參數 , 可以了解制冷系統的工作狀態 , 提高學生對制冷系統的分析判斷能力。

一、主要技術參數

1 ．工作電源： AC220V 50Hz ± 5% （單相）；

2 ．外形尺寸： 1100 × 800 × 2000mm ；

3 ． . 額定輸入功率 2100W ；

4 ． . 額定輸入電流制冷 3.5A ；制熱 6.7 A ；

5 ．制冷劑 R 407C 或 R 410A ；

4 、適用電壓范圍： 160V ～ 253V ；

5 、最大遙控距離 8m ，角度 90 度；

6 、噪聲：內機 37-44dB ，外機是 55-65dB ；

7 、環境溫度： -5 ℃ — 40 ℃ ；

8 、相對濕度：≤ 85% （ 25 ℃ ）。

二、主要功能：
  1 ．學習掌握壁掛式空調制冷系統及原理，可以更好的掌握維修技術。
 2. 學習掌握壁掛式空調控制電路的結構、組成及工作原理。
  3. 可設置 13 個故障點，學生可根據故障現象在故障檢測板上進行檢
    測和排除故障�？荚囅到y(tǒng)有一臺主控電腦控制所有故障點及設備
    運行，電腦自動設置故障，學生動手排查維修，電腦自動記錄、
    評分、打印等功能。
  4. 由于是應用真實的空調，可以進行折裝、制冷劑的充加等基本實訓。

5. 具有溫度巡測功能，數碼顯示，溫度巡測器可檢測制冷制熱實驗設備的各關健部位的作溫度，提供實驗數據。可檢測的關鍵點分別是：

•  正常環境溫度

•  空調壓縮機排氣管

•  空調壓縮機回氣管

•  空調冷凝器排風口

•  空調蒸發器出風口

6. 智能排故系統 特點：

•  計算機可以監控 1-126 臺空調制冷制熱智能考核臺。

•  已設置 13 個故障點。（并可以擴展故障點）

•  具有發卷功能。

•  具有收卷功能。

•  具有單臺試卷清零功能和全部試卷清零功能。

•  具有自動檢測各空調制冷制熱智能考核臺的通訊聯機情況。

•  可以生成學生個人成績單。

•  可以對學生考核情況進行統計、分析。

•  可設置進入系統密碼及修改密碼。

•  具有打印功能。

•  具有答題次數限制功能

三．實訓項目 :

1) 整流電路故障；

2)12 伏電源電源電路故障；

3) 5 伏電源故障 ；

4) 室內溫控探頭不良；

5) 室外溫控探頭不良；

6) 遙控接收頭損壞；

7) 不制熱 ；

8) 不制冷；

9) 室內風機損壞；

10) 室外風機塤壞；

11) 風機電容器損壞；

12) 蜂鳴器故障；

13) 風向調節失控。
