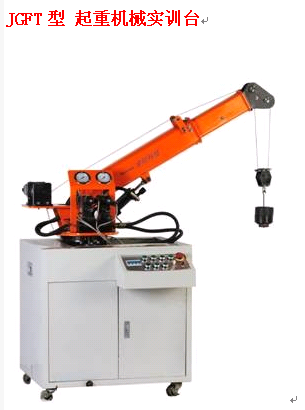

JGFT 型 起重機械實訓臺

汽車起重機是以輪胎式基礎車為載體配以起重設備工作裝置和操縱機構組成的自行起重機械，是工程機械中用途很廣泛的一個機種。它適用于大型野外施工工程，如建筑工地、施工筑路、水利工程、國防工事、修建路塹等工程中起運、提升等作業。
一、實驗項目
1 、液壓傳動各元部件結構及工作原理觀摩、拆裝實驗。
2 、液壓起重機械演示控制實驗。
3 、 PLC 軟件仿真演示及控制實驗。
4 、可編程序控制器（ PLC ）電氣控制實驗：機 - 電 - 液一體控制實驗。
二、實驗內容
1 、起重機械演示控制實驗
回轉 " 升縮 " 變幅 " 起升
2 、可編程序控制器（ PLC ）電氣控制實驗：機 - 電 - 液一體控制實驗。
1) PLC 指令編程、梯形圖編程學習；
2) PLC 編程軟件的學習與使用；
3) PLC 與計算機的通訊、在線調試；
4) PLC 在液壓傳動控制中的應用以及控制方案的優化。
三、性能與特點
1 、實驗臺采用冷軋鋼板（并經過噴塑、防腐處理）制作，臺式結構，控制推操作于一體。
2 、電氣操作控制為下置式，液壓站放置于液壓臺主柜內。整體結構緊湊，協調，布局美觀大方，實用性強，可供 4-6 人實驗。
3 、起重機械按實物比例縮小的全金屬結構，實驗時啟動液壓系統根據實驗要求模以操作機械進行工作。
4 、起重機械是按實物的結構與縮小比例制作而成，能夠真實地體現其機械的實際工況，使學生能夠在實驗中深刻了解其機構的各部件的結構與工作原理。
5 、實驗控制采用手動控制和自動控制兩種方式。
6 、實驗部件采用耐壓膠管，壓力可達到 25Mpa 。
7 、帶三相漏電保護、輸出電壓 380V/220V ，對地漏電電流超過 30mA 即切斷電源；電氣控制采用直流 24V 電源，并帶有過壓保護，防止誤操作損壞設備。
四、主要技術參數
電機型號： M3P4H523 功率： 2.2KW 轉速： 1420r/min
油泵型號： VAI-15F-A3 額定壓力： 7Mpa 額定流量： 8ml/rev
外形尺寸： 1550×650×1800mm
