FT 液壓裝載機械實訓實驗臺

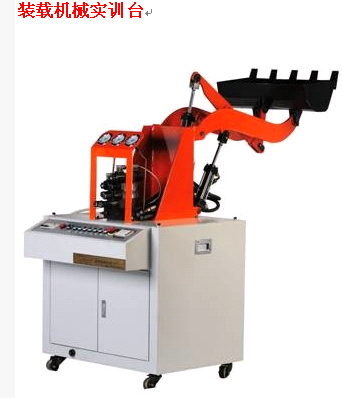

裝載機械實訓臺
液壓裝載機是機械工程中主要的機械，它廣泛應用于工程建筑、施工筑路、水力工程、國防工事等土石方施工以及礦山裝載作業。裝載機作為行走機械被廣泛應用于土方轉運、石料、松散貨物和成堆貨物的裝載、提升和運輸工作中，裝載機也具有輕度鏟掘能力。近年來高新微電子技術在液壓技術上的應用，使工程機械、建筑機械綜合技術水平越來越高，提高了這些機械的使用可靠性、操作安全性、舒適性和使用壽命，其適應性更強。
一、實驗項目
1 、液壓傳動各元部件結構及工作原理觀摩、拆裝實驗。
2 、液壓裝載機械演示控制實驗。
3 、 PLC 軟件仿真演示及控制實驗。
4 、可編程序控制器（ PLC ）電氣控制實驗：機 - 電 - 液一體控制實驗。
二、實驗內容
1 、液壓裝載機械演示控制實驗
1 ）裝料作業，鏟斗裝物后搖臂缸伸出，使鏟斗反轉，動臂提升；
2 ）卸料作業，鏟斗卸物（搖臂縮回，使鏟斗轉向），動臂下降。
2 、可編程序控制器（ PLC ）電氣控制實驗：機 - 電 - 液一體控制實驗。
1) PLC 指令編程、梯形圖編程學習；
2) PLC 編程軟件的學習與使用；
3) PLC 與計算機的通訊、在線調試；
4) PLC 在液壓傳動控制中的應用以及控制方案的優化。
三、性能與特點
1 、實驗臺采用冷軋鋼板（并經過噴塑、防腐處理）制作，臺式結構，控制操作于一體。
2 、電氣操作控制為下置式，液壓站放置于液壓臺主柜內。整體結構緊湊，協調，布局美觀大方，實用性強，可供 4-6 人實驗。
3 、裝載機械按實物比例縮小的全金屬結構，實驗時啟動液壓系統根據實驗要求模以操作機械進行工作。
4 、裝載機械是按實物的結構與縮小比例制作而成，能夠真實地體現其機械的實際工況，使學生能夠在實驗中深刻了解其機構的各部件的結構與工作原理。
5 、實驗控制采用手動控制和自動控制兩種方式。
6 、實驗部件采用耐壓膠管，壓力可達到 25Mpa 。
7 、帶三相漏電保護、輸出電壓 380V/220V ，對地漏電電流超過 30mA 即切斷電源；電氣控制采用直流 24V 電源，并帶有過壓保護，防止誤操作損壞設備。
四、主要技術參數
電機型號： M3P4H523 功率： 2.2KW 轉速： 1420r/min
油泵型號： VAI-15F-A3 額定壓力： 7Mpa 額定流量： 8ml/rev
外形尺寸： 1550×650×1800mm
|
