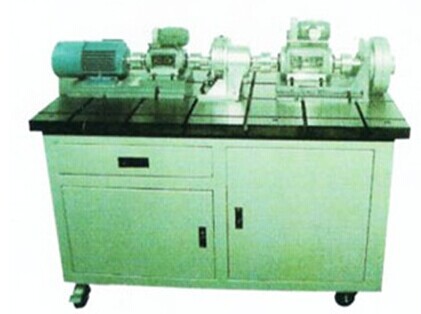

JG-JLC02 型 機械傳動創意組合測試實驗臺
JG-JLC02 型 機械傳動創意組合測試實驗臺以新型實驗臺、人機工程學等綜合因素而設計，保證了機械傳動性能綜合測試實驗臺的方便性、實用性，同時也保證了實驗教學功能和科研生產功能。能快速組裝 30 多種組合機械傳動，測試各種傳動的速比、轉矩、效率，可恒定加載、恒轉速、恒轉矩，同步適時或連續采樣，能自由進行數據采集處理、工況控制與實驗結果自動輸出�？刂凭葹� 0.2 ％，測量精度為 0.2 ％。
一、功能簡介
1 、利用實驗臺的自動控制測試技術能自動測試出機械傳動性能參數，如轉速 n(r ／ min) 、扭矩 M(N.m) 、功率
N(K.w) ，并自動繪制出傳動比、扭矩、轉速等曲線；
2 、通過對某種機械傳動裝置和傳動方案性能參數曲線的測試、來分析比較機械傳動的性能特點；
3 、實驗臺可替代傳統的單一試驗臺進行有關類型機械傳動的基本實驗，如 V 帶傳動實驗、同步帶傳動實驗、擺線針輪傳動實驗和進行多級組合傳動系統布置優化實驗。如：鏈一齒輪及齒輪一鏈組合實驗；鏈一蝸輪蝸桿及蝸輪蝸桿一鏈組合實驗；鏈一擺線針輪及擺線針輪一鏈組合實驗等 26 組機械傳動方案測試搭接實驗；
4 、可用于生產科研實際，在 10N.m 一 50N.m 范圍內對各種新型齒輪減速器、變速軸承減速器的測試。
二、試驗臺傳動系統組合方案
1 、 V 帶傳動實驗
2 、同步帶傳動實驗
3 、鏈輪傳動實驗
4 、齒輪傳動實驗
5 、擺線針輪傳動實驗
6 、蝸輪蝸桿傳動實驗
7 、 V 帶一齒輪組合實驗 8 、齒輪一 V 帶組合實驗 9 、同步帶一齒輪組合實驗
1O 、齒輪一同步帶組合實驗 11 、鏈一齒輪組合實驗 12 、齒輪一鏈組合實驗
13 、 V 帶一鏈傳動組合實驗 14 、鏈一 V 帶組合實驗 15 、 V 帶一蝸輪蝸桿組合實驗
16 、蝸輪蝸桿一 V 帶組合實驗 17 、同步帶一蝸輪蝸桿組合實驗 18 、蝸輪蝸桿一同步帶組合實驗
19 、鏈一蝸輪蝸桿組合實驗 20 、蝸輪蝸桿一鏈組合實驗 21 、 V 帶一擺線針輪組合實驗
22 、擺線針輪一 V 帶組合實驗 23 、同步帶一擺線針輪組合實驗 24 、擺線針輪一同步帶組合實驗
25 、鏈一擺線針輪組合實驗 26 、擺線針輪一鏈組合實驗
三、主要技術參數及性能指標
1 、動力部分
1) 三相感應變頻電機：額定功率 0.55KW 同步轉速 1500r ／ min 輸入電 ~380V
2) 變頻器：變頻范圍 2-200Hz 功率： 0.75KW
2 、測試部分
1) 轉矩轉速傳感器：額定轉矩。 10N.m 轉速范圍 0-6000r ／ min
2) 轉矩轉速傳感器：額定轉矩 50N.m 轉速范圍 0-6000r ／ min
3)TC-1 轉矩轉速測試卡：扭矩測試精度± 0.2 ％ FS 轉速測量精度± O ． 1 ％
4)lO 控制卡 ( 四路 ) 及 DA 轉換卡 ( 兩路 )
3 、被測部分
1) 直齒圓柱齒輪減速器：減速比 1 ： 5 齒數 Zl=19Z2=95
2) 擺線針輪減速器：減速比 1 ： 9 ·
3) 蝸輪減速器：減速比 1 ： 10 蝸桿頭數 Z1=1 中心距 a=50mm
4) 同步帶傳動：帶輪齒數 Z1=18Z2=25 節距 LP=9.525L 型同步帶 3x16x80
5) 三角帶傳動：帶輪基準直徑 D1=70mm 、 D2=115mm0 型帶 L 內 =900mm ；帶輪基準直徑 D1=76mmD2=145mm 帶輪基準直徑 Dl=70mmD2=88mm0 型帶 L 內 =630mm
6) 鏈傳動：鏈輪 Z1=17 ＼ Z2=2 滾子鏈 08A-1x72 ；滾子鏈 08A-1x52 滾子鏈 08A-1x68
4 、磁粉加載：磁粉制動 ( 加載 ) 器額定轉矩 50N ． m 激磁電流 0~2 允許滑差功率 1_1kW
5 、主實驗臺：以型鋼作為主框架、 1 ． 5mm 厚的優質鋼板 ( 經特殊防銹處理 ) 等制作而成，全部經過特殊防銹處理、放光噴塑，外形美觀大方；實驗平臺采用厚度為 60mm 的鑄造平板，經過刨、銑、磨等多道加工藝制作而成，多條 T 形槽可方便的固定各種加速器、軸承座；尺寸： 1200( 長 )x780( 寬 )x845( 高 )( 單位： mm) 重量：約 450Kg
6 、電氣控制實驗臺：以型鋼作為主框架和優質鋼板制作而成，全部經過特殊防銹處理、放光噴塑，外形美觀大方；主電路：本實驗臺強電控制部分均隱藏于電氣控制柜內，電路設有過載保護、短路保護等功能，使用安全可靠；控制電路：所有控制電路均為安全電壓控制，且控制直流電源自帶短路保護，外部連接控制導線均為高絕緣保護的連接導線。尺寸： 900( 長 )x780( 寬 )x845( 高 )( 單位： mm) 重量：約 60Kg
7 、數據采集控制系統：工業控制計算機： 1G 內存、 160G 硬盤 17 寸液晶顯示器；兩塊扭矩卡：與輸入、輸出扭矩傳感器配套 I ／ O 控制卡： 4 路 D ／ A 控制卡： 2 路；數據采集控制軟件
|
