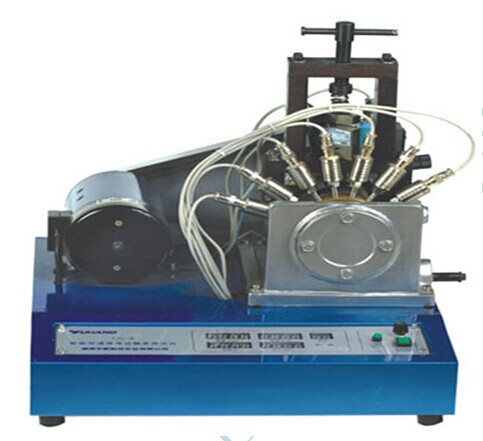

JG-YZ02 型 智能型液體滑動軸承測試臺

      智能型液體滑動軸承測試臺主要用于《機械設計》中滑動軸承實驗教學，利用傳感器測量油膜壓力、厚度以及軸瓦摩擦力，并通過計算機處理，適時采集各點油膜壓力大小及分布情況，經過分析處理，繪制曲線。

一、實驗內容
1 、油膜壓力分布實驗：測定其徑向油膜壓力分布、軸向油膜壓力分布曲線。
2 、摩擦特征實驗：測定其摩擦特征曲線。
3 、最小油膜厚度測定及滑動軸承的運動模擬。
二、性能特點
1 ．可同時進行徑向和軸向油膜壓力分布、最小油膜厚度及其摩擦特征曲線的測試分析實驗，實現滑動軸承的綜合性實驗。
2 、采用雙測點定位測量法測定最小油膜厚度及位置，填補了滑動軸承實驗教學的空白。
3 、采用實驗臺面板數顯和計算機虛擬儀表進行數據采集，可實現進行手動試驗或計算機全自動實驗。
4 、采用彈性加載系統，能有效減小加載力的波動，使機械運行平穩、測試數據穩定。
5 、計算機測試分析軟件功能強大，可自動或人機結合進行測試分析、理論仿真、保存數據和提交實驗報告。
三、技術參數
1 、直流電動機功率： 355W
2 、測力傳感器（負載）：量程： 980N 精度： 0.05%
3 、測力傳感器（摩擦力）：量程： 980N 精度： 0.05%
4 、壓力傳感器（油膜壓力）：量程： 0.6MPa 精度： 0.3%
5 、數顯千分表： 0-10mm
6 、實驗軸瓦：內直徑 d=65mm 有效長度 B=167mm 光澤度▽ 7 （ 1.6 ）材料 ZQSn6-6-3 測力桿上測力點與軸承中心距離 L=120mm
7 、外形尺寸： 510 × 540 × 110mm
8 、實驗臺重量： 50kg
