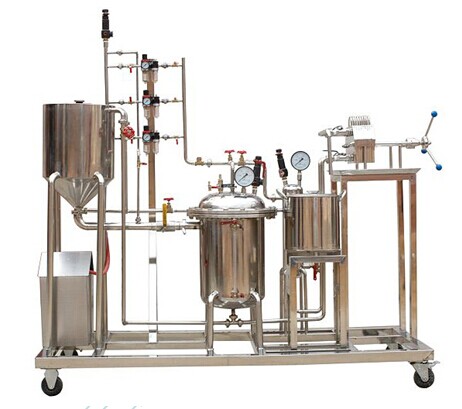

JG-GLBK 型 恒壓板框過濾實驗裝置

一、功能：
1 、能夠完整清晰的體現板框壓濾機的構造和工藝流程；
2 、掌握過濾的基本原理及方法；
3 、測定過濾常數 K 、 qe 、τ e 及壓縮性指數 s ，通過壓力改變，體現操作壓力對過濾速率的影響。
4 、觀察過濾終了速率與洗滌速率的關系。

二、主要配置：
板框過濾機、混合攪拌槽（壓力容器）、殘液槽、計量槽、空壓機、壓力儀表、洗水槽、攪拌電機、控制閥、實驗臺架、控制屏等。
二、技術參數：
1 、板框過濾機：過濾面積 4 × 0.4m2 ，過濾介質：帆布。
2 、混合攪拌槽：容積大于 30L ，其上有：攪拌裝置、壓力儀表、活動加料口、空壓機接口、視鏡等，由特厚金屬材質精制。
3 、殘液槽：對加壓過濾初始階段的泄漏液體回收，由 PVC 材質精制。
4 、計量槽：容積約 12L ，由優質透明有機玻璃制成。
5 、空壓機：排氣量 0.036m3/h ，壓力： 0.7MPa ，功率： 750W 。
6 、攪拌電機：轉速： 0-200 轉 /min ，可據實驗階段的進行或溶液濃度隨時調節攪拌速率。
7 、實驗臺架為 304 精致不銹鋼；裝置結構緊湊，外形美觀，流程簡單 , 操作方便。
8 、外形尺寸： 1600 × 500 × 1300mm 。
