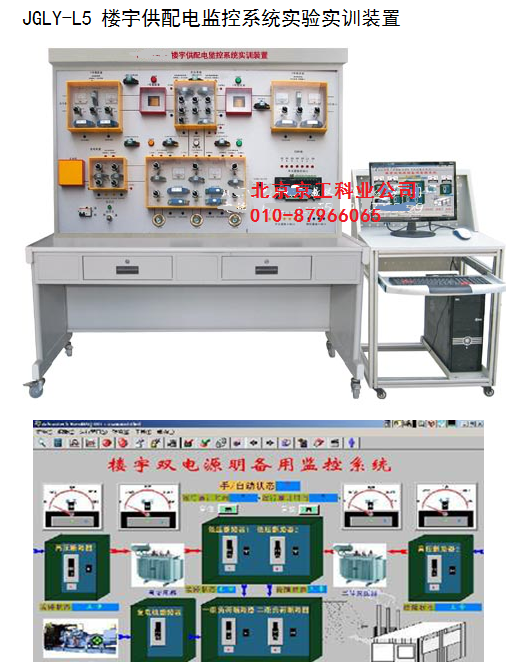

JGLY-L5 樓宇供配電監控系統實驗實訓裝置


（ 1 ）裝置組成：
樓宇供配電監控系統實驗實訓裝置 ，控制部分全部采用實物，控制對象采用仿真模型，整個實訓裝置主要由 DDC 控制器、低壓開關柜、電壓變送器、電流變送器、功率變送器、功率因數變送器、仿真模型具、多種低壓電器、組態軟件、配置軟件、控制軟件、專用管理電腦等組成。
（ 2 ）系統實訓功能：
　　 能進行各種供配電系統模擬操作演示、 DDC 控制器的操作與編程，雙電源明備用監控系統、雙電源暗備用監控系統、低壓側供配電監控系統、環網供電監控系統等實訓，監測變壓器超溫報警、超溫預報警，監測變壓器的電壓、設備啟停狀態，故障狀態，系統軟件的組態、配置與控制，線路的設計與連接、故障的設置、判斷及排除等實驗和實訓，并可與樓宇自控系列中其它設備聯網進行各種綜合實訓。
（ 3 ）系統技術指示：
a 、 工作電壓：單相三線 220V±5% 50Hz
b 、整機容量：＜ 300W
c 、外形尺寸： 1500mm×700mm×1800mm
d 、安全保護：具有漏電自動保護裝置
e 、故障設置：具有故障設置系統
（ 4 ）可以做的實訓項目：
　　 實訓項目一： DDC 現場控制器安裝操作
　　 實訓項目二： DDC 現場控制器設置操作
　　 實訓項目三：雙電源明備用監控系統控制
　　 實訓項目四：雙電源暗備用監控系統控制
　　 實訓項目五：低壓側供配電監控系統控制
　　 實訓項目六：環網供電監控系統控制
　　 實訓項目七：線路故障的判斷與處理
　　 實訓項目八：設備故障的判斷與處理
　　 實訓項目九：設計并安裝一個簡易應用系統
