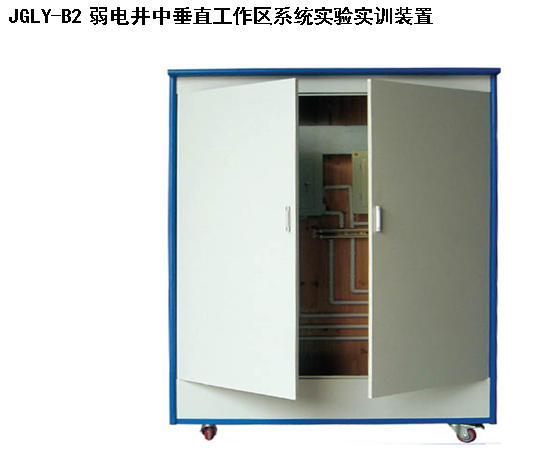

JGLY-B2 弱電井中垂直工作區系統實驗實訓裝置


　　　　　　　　　　　　　　　　　　　 弱電井中垂直工作區系統實驗實訓裝置

（ 1 ）裝置組成：
　　 弱電井中垂直工作區系統實驗實訓裝置，元器件均采用實物，整個實訓裝置主要由橋架、三通、二通、連接件、配電箱、配線架、電纜、管道井（安裝板）系統等組成。
（ 2 ）系統實訓功能：
　　 能進行大對數配線架和大對數電纜的配線、理線、打線、軋線操作，能進行各種線槽的敷設、各種線管的敷設、配電箱的安裝、穿線、敷線、線端的連接等實訓，能進行各種線路的設計和連接、線路故障的判斷及排除等實驗和實訓。并可與布線系列中其它設備聯網進行各種綜合實訓。
（ 3 ）系統技術指標：
　　 工作電壓： 9V 干電池
　　 整機容量： 0W
　　 外型尺寸： 1000×1700×250mm
　　 安全保護： 9V 低電壓
（ 4 ）可以做的實訓項目：
　　 實訓項目一：大對數電纜理線、打線、軋線操作
　　 實訓項目二：配線架標簽制作操作
　　 實訓項目三：線管的布線操作
　　 實訓項目四：線槽的布線操作
　　 實訓項目五：配電箱的安裝
　　 實訓項目六：弱電井設備安裝操作
　　 實訓項目七：跳線連接操作
　　 實訓項目八：線路故障的判斷與處理
　　 實訓項目九：線路的測試實訓項目
　　 實訓項目十：測試報告的制作實訓項目
　　 實訓項目十一：按線路圖將各部分連線
　　 實訓項目十二： 設計并安裝一個簡易應用系統
