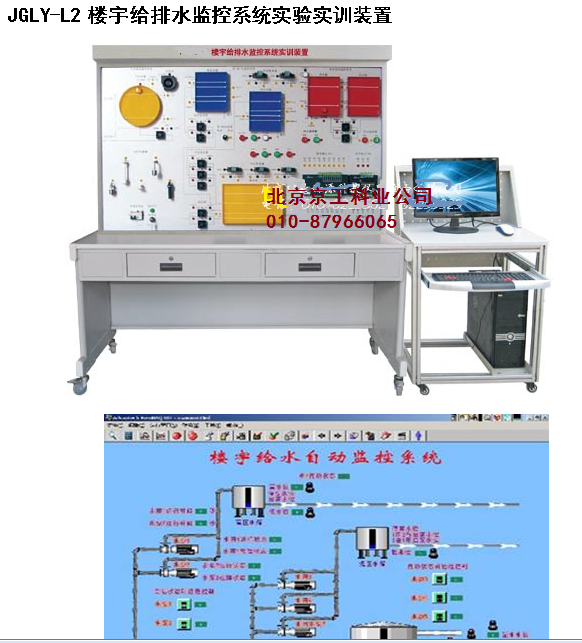

JGLY-L2 樓宇給排水監控系統實驗實訓裝置


　　　　　 樓宇給排水監控系統軟件界面　

（ 1 ）裝置組成：
樓宇給排水監控系統實驗實訓裝置 ，控制部分全部采用實物，控制對象采用仿真模型，整個實訓裝置主要由 DDC 控制器、仿真水箱、多種水位傳感器、多種電動水閥等組成。
（ 2 ）系統實訓功能：
能進行各種給排水系統控制操作演示、 DDC 控制器的操作與編程、給水控制、排水控制、氣壓給水控制、熱水供水控制、水位傳感器的安裝與連接，系統軟件的組態、配置與控制，線路的設計與連接、故障的設置、判斷及排除等實驗和實訓，并可與樓宇自控系列中的其它設備聯網進行各種綜合實訓。
（ 3 ）系統技術指示：
a 、工作電壓：單相三線 220V±5% 50Hz
b 、整機容量：＜ 300W
c 、外形尺寸： 1500mm×700mm×1800mm
d 、安全保護：具有漏電自動保護裝置
e 、故障設置：具有故障設置系統
（ 4 ）可以做的實訓項目：
　　 實訓項目一：樓宇給水監控系統的實訓
　　 實訓項目二：樓宇排水監控系統實訓
　　 實訓項目三：樓宇氣壓給水監控系統實訓
　　 實訓項目四：樓宇熱水給水監控系統實訓
　　 實訓項目五：線路故障的判斷與處理
　　 實訓項目六：設備故障的判斷下處理
　　 實訓項目七：設計并安裝一個簡易應用系統
　　 實訓項目八：設計有關控制點位信息表格
　　 實訓項目九：組態軟件設計實訓項目
　　 實訓項目十：系統調試實訓項目
