一 . 技術性能
1 、輸入電壓：三相四線（或三相五線）～ 380V ± 10% 50Hz
2 、工作環境： 環境溫度范圍為 -10 ℃ ～ + 45 ℃ 相對濕度＜ 85% （ 25 ℃ ）海拔＜ 4000m
3 、裝置容量：＜ 3kVA
4 、外形尺寸： 1500mm × 805mm × 1650mm
5 、安全保護：設有電壓型漏電保護器和電流型漏電保護器（漏電保護動作電流 I Δ n ≤ 30mA 、分?jǐn)鄷r間≤ 0.1s ）、過壓保護、過流保護、過載保護等措施。
二 . 基本配置
實訓臺提供線電壓 380V 和相電壓 220V 兩種電源，控制屏兩側提供有單、三相電源插座。
1 、設有 450V 指針式交流電壓表 1 只，通過波段開關切換指示電源輸入的三相線電壓。
2 、實訓臺電源通過啟、停按鈕控制電源的輸出，并設有急停按鈕。電源輸出設有短路保護；實訓臺提供安全型插孔三相電源輸出兩組，單相電源輸出采用二插三孔式插座。
3 、設有 0-10V 可調模擬電源， 0-24mA 可調恒流源，可供變頻器外接模擬量（電壓輸入 / 電流輸入）和 PLC 擴展模擬量模塊調節模擬使用。并配有高精度指針表顯示指示。

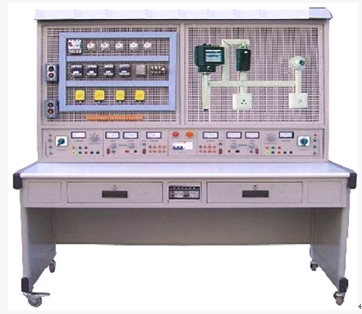

• 實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板、結構堅固，造型美觀大方 , 桌子左右各設有一個抽屜（帶鎖）用于放置工具和元器件。
器件配置清單
序號 |
名 稱 |
型號與規格 |
數量 |
1 |
PLC 可編程控制器 |
FX1N-40MR |
1 |
2 |
FX1N-485BD 通訊模塊 |
FX1N-485BD |
1 |
2 |
24V 開關電源 |
220V 輸入， DC24V 輸出， 3A |
1 |
3 |
變頻器 |
FR-740 0.45KW( 帶 RS-485 通訊接口） |
1 |
3 |
中間繼電器 |
MY2NJ 歐姆龍 DC24V/ 10A |
8 |
4 |
按鈕控制掛箱 |
尺寸： 40*60** 15CM
通用 22 直徑開孔 12 個，
可裝配按鈕，指示燈、選擇開關、急停按鈕等部件 |
1 |
5 |
急停按鈕 |
PBC Y090-11ZS |
1 |
6 |
控制變壓器 |
BK-100 ，輸出 110v ， 36V,24V,6.3V |
|
7 |
行程開關 |
LX191-1 |
2 |
8 |
空氣開關 |
DZ47-63LE4P 5A |
1 只 |
9 |
漏電斷路器 |
DZ47-C10 |
2 只 |
10 |
保險絲座 |
RT18-32/3P |
3 只 |
11 |
直插式保險座 |
RT14-20 |
3 只 |
12 |
熔斷器 |
RT18-20/ 3A |
3 只 |
13 |
熔斷器 |
RT14-20/ 2A |
3 只 |
14 |
交流接觸器 |
SIEMENS 3TB41 110V |
4 只 |
15 |
熱繼電器 |
JRS1D-25 （ 0.63 -1A ） |
1 只 |
16 |
熱繼電器座 |
JRS1D-25/Z |
1 只 |
17 |
平動按鈕 |
Φ 22-LAY16-AG11 綠 |
2 只 |
18 |
平動按鈕 |
Φ 22-LAY16-AR11 紅 |
2 只 |
19 |
平動按鈕 |
Φ 22-LAY16-AB11 藍 |
2 只 |
20 |
旋鈕開關 |
LAY37-11X3 3 檔 |
2 只 |
21 |
信號燈 |
380V Φ 22 紅色 / 綠色各 2 只 |
4 只 |
22 |
螺絲套件 |
4.0X16 |
80 只 |
23 |
走線槽 |
25*25 |
2 米 |
24 |
接線端子排 |
JF5-2.5/5 |
5 條 |
25 |
G 形導軌 |
0.4 米 |
1 根 |
26 |
0.75 控制線 |
0.75 |
50 米 |
27 |
1.5 主干線，三色 |
黃、綠、紅、每種顏色 50 米 |
每種 50 米 |
28 |
專用接地線 |
黃 / 綠相間 |
2 米 |
29 |
壓線鉗 |
可壓接 0.5 -6mm 2 線材 |
1 |
30 |
冷壓端子頭 |
U 型接線端子 SV1.25-3 |
300 只 |
31 |
三相鼠籠式異步電動機 |
WDJ26 ， AC380V △ /Y 180W |
1 臺 |
32 |
三相鼠籠式雙速電機 |
WDJ26S AC380V 1400/2800r/min |
1 臺 |
33 |
實訓指導書 |
BR-201B 維修電工技能實訓考核實驗指導書 |
1 本 |
34 |
編程電纜 |
SC-09 |
1 |
35 |
編程軟件 |
(GX Developer)8.86 中文中文版本 |
1 |
配套電工仿真軟件簡介：
依據中華人民共和國勞動和勞動安全行業標準《“維修電工”職業技能實訓和鑒定設備技術規范》采用三維仿真技術仿真實訓軟件，包括電工基礎、儀器儀表、常用工具、導線連接、照明電路、電機與變壓器、低壓電器、電機控制電路、機床電路、電工識圖等 10 個實訓單元，涵蓋了國家維修電工（中初級）鑒定考核的全部模塊。實訓單元總共包含 60 以上典型的實訓項目，每個實訓單元要有場景展示、語音視頻電路原理講解、仿真實訓操作、器件檢測、接線實操、線路檢查、故障排查、通電試車、考考你并附有答案和操作提示、等若干實訓任務。系統要求 WINDOWS2000/XP 操作系統，產品包括軟件光盤及光盤盒一套。
含實訓項目如下：
1 ．常用工具使用：驗電筆、鋼絲鉗、旋具、電工刀、剝線鉗、電烙鐵、手電鉆和沖擊鉆、梯子。
2 ．導線連接焊接工藝：導線簡介、命名法、線材選用、導線連接、線頭絕緣恢復、手工焊接、實訓、拆焊技術等。
3 ．安全用電常識：觸電方式、防護措施、接地接零、急救措施及人工急救。
4. 儀器儀表：直流電流表、直流電壓表、直流單臂電橋、指針式萬用表、數字式萬用表、兆歐表、鉗形電流表。
5 ．照明電路：單級開關控制電路、觸摸開關控制電路、感應開關控制電路、聲控開關控制電路、單級開關串聯控制電路、單級開關并聯控制電路電光源、單級開關混聯控制電路、白熾燈并聯電路、白熾燈混聯電路、日光燈控制電路、單相電度表直接安裝電路、單相電度表間接安裝電路、兩地?zé)艨刂品抡鎸嵱?xùn)。
6 ．電機與變壓器：單相異步電動機、三相異步電動機、直流電動機、伺服電動機、變壓器、電流互感器、電壓互感器工作原理配合語音視頻講解、外形結構、拆裝操作等。
7 ．低壓電器：接觸器、熱繼電器、時間繼電器、速度繼電器、斷路器、組合開關、主令電器、熔斷器。元器件的種類、外形、電氣符號、選用原則、結構原理、解剖視圖動畫模擬結合實物圖片、語音視頻原理講解、拆裝操作并附有操作提示、測量檢測等功能。
8 ．電機控制電路：異步電動機、連續控制、雙重聯鎖、正反轉控制、生產機械、行程控制、 Y- Δ降壓、啟動控制、手動順序、起動控制、反接制動控制、繞線式電動機、直流電機、調速控制、接線實操、仿真實訓。包括元件介紹、電路原理語音視頻講解、仿真實訓配盤接線、仿真運行、模擬考核、設置故障、查找排除故障、并附有答案和操作提示。
9 ．機床電路： C620 車床、 M7120 平面磨床、 Z535 鉆床、模擬考工。
10. 電工識圖：電工圖形、符號、原理圖、接線圖的繪制原則和分析方法，帶實訓題和答案及操作提示等。
基礎實訓項目：
1 ：常用電器元器件的認識 :
2 ：常用電器元器件的性能及參數
3 ：常用元器件的選型 :
4 ：電工布線工藝
5 ：電器元器件的布局規劃 :
6 ：電器電路的綜合調試
7 ：電器電路綜合檢修測試
8 ： PLC 基本原理
9 ： PLC 基本指令
10 ： PLC 高級指令
實訓項目
1 、電力拖動實訓項目
實驗一、三相異步電動機直接起動控制
實驗二、三相異步電動機接觸器點動控制線路
實驗三、三相異步電動機接觸器自鎖控制線路
實驗四、三相異步電動機定子串電阻降壓起動手動控制線路
實驗五、三相異步電動機定子串電阻降壓起動自動控制線路
實驗六、 Y —△起動自動控制線路
實驗七、接觸器聯鎖的三相異步電動機正反轉控制線路
實驗八、按鈕聯鎖的三相異步電動機接觸器正反轉控制線路
實驗九、雙重聯鎖的三相異步電動機正反轉控制線路
實驗十、三相異步電動機單向降壓起動及反接制動控制線路
實驗十一、三相異步電動機能耗制動控制線路
實驗十二、三相異步電動機的順序控制
實驗十三、三相異步電動機的多地控制
實驗十四、三相異步電動機正反轉點動起動控制線路
實驗十五、工作臺自動往返控制線路
實驗十六、帶有點動的自動往返控制電路
實驗十七、 X62W 型萬能銑床主軸與進給電動機的聯動控制線路
實驗十八、 C620 型車床的接線、故障與維修
實驗十九、電動葫蘆的控制線路
可編程控制器（ PLC ）：
實訓：
1 、 PLC 控制三相異步電動機單向點動控制程序
2 、 PLC 控制三相異步電動機單向連續運轉控制程序
3 、 PLC 控制三相異步電動機單向連續帶點動控制程序
4 、 PLC 控制三相異步電動機多地控制程序
5 、 PLC 控制三相異步電動機順序控制程序
6 、 PLC 控制三相異步電動機雙重聯鎖正、反轉控制程序
7 、 PLC 控制三相異步電動機自動往復控制程序
8 、 PLC 控制手動和自動往復運動的控制程序
9 、 PLC 控制三相異步電動機串電阻降壓啟動控制程序
10 ： PLC 控制電機先后啟動
11 ： PLC 定時運行電機
12 ： PLC 控制電機往復運動
13 ：基于 PLC 的 CA6140 車床電路控制
14 ：基于 PLC 的機床電路改造
變頻器實訓項目：
變頻器功能參數設置與操作
變頻器報警與保護功能
1. 多段速度選擇變頻調速
2. 外部端子點動控制
3. 控制電機正反轉運動控制
4. 控制電機運行時間操作
5. 瞬間停電變頻器參數設定
6. 外部電壓變頻調速
7. 外部電流變頻調速
8. 三相異步電動機的變頻開環調速
繼電器 /PLC/ 變頻器綜合實訓
1 ：工頻 / 變頻切換
2 ： RS485 通訊控制變頻器頻率
3 ： RS485 通訊讀取變頻器電壓、電流、轉速、頻率
4 ： RS485 通訊控制變頻器頻率切換。
