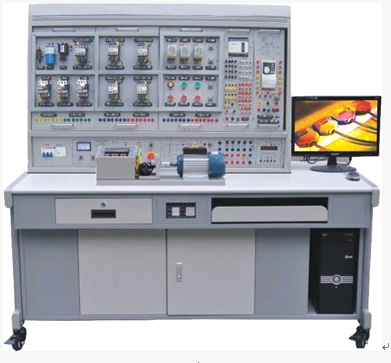

一、概述

本裝置是根據勞動和社會保障部頒發的 “ 工人等級標準 ” 和 “ 職業技能鑒定 ” 的要求而設計的，它適用于《初級維修電工》、《中級維修電工》和《高級維修電工》教材要求的電氣控制線路，通過裝置配備的 PLC 可編程控制器和變頻調速器及相應實訓模塊的訓練，快速掌握課程要求的實際應用技術和操作技能，具有針對性、實用性、科學性和先進性，它能滿足中、高級維修電工考核大綱的要求，是各勞動職業技能鑒定部門、大中專院校、技校中、高級維修電工技能考核的理想設備。

二、裝置特點：

1. 電氣控制線路元器件都裝在作為掛板的安裝板上，操作方便、更換便捷，便于擴展功能或開發新實訓，操作內容的選擇具有典型性和實用性；

2. 操作臺只需三相四線的交流電源，即可投入使用；

3. 技能培訓用的控制線路和經特殊設計的小電機 , 可模擬工廠中各類電氣拖動系統 , 并可滿足維修電工的安裝、調試、故障分析及排除的技術要求；

4. 裝置設有電壓型和電流性漏電保護器，能確保操作者的人生安全；

5. 所有元器件都通過導線引到接線端子上，學生接線時只需在端子上進行接線，有利于保護元器件；

6. 通過走線槽進行走線，進行工藝布線訓練。

7. 具有定時兼報警記錄儀，為學生實訓技能的考核提供一個統一標準。

8 . 利用目前典型的可編程控制器及總線技術完成對工業生產中模擬對象、實物模型中的邏輯、模擬、過程、運動等的控制實訓，完成學生認知、設計、安裝、調試、檢修等多種技能實訓。

9. 基于現場總線的組態監控實訓教學：通過現場總線網絡，將實訓裝置（從站） PLC 和主站 PLC 進行 1 ： N 通信。從站的 PLC 運行控制對象的程序，利用工控網絡集中監控的功能，主站 PLC 可以對任意一臺從站 PLC 進行實時監控，符合工業現場控制的要求。學生獨立通過 PLC 完成對各種實訓對象的控制，并進行組態實時監控（ 1 ： 1 通信）。

10. 仿真實訓教學： 通過 FLASH 虛擬環境實時顯示 PLC 運行狀態，也可以實現 PLC 接線，錯誤檢查，編程訓練、程序編寫測試等功能。

三、技術性能：

1. 輸入電壓：三相四線（或三相五線）～ 380V±10% 50Hz

2. 工作環境：溫度 -10 ～＋ 40℃ 相對濕度＜ 85% （ 25℃ ） 海拔＜ 4000m

3. 裝置容量：＜ 1.5KVA

4. 重 量： 100Kg

5. 外形尺寸： 1700×700×1630mm 3

6. 漏電保護動作電流： ≤30mA ；漏電保護動作時間： ≤0.1s 。

四、裝置的基本配置及功能

（一） DW02 電源控制箱

主控屏為鐵質雙層亞光密紋噴塑結構，鋁質面板。

（二）主控功能板配備資源

1. 三相四線電源輸入，經漏電保護器后，經過總開關，通過起、停按鈕控制接觸器通斷，并設有急停控制按鈕；

2. 控制屏上有 450V 指針式交流電壓表 1 只，通過波段開關切換可以觀測三相電網電壓；

3. 定時器兼報警記錄儀（服務管理器），平時作為時鐘使用，具有設定時間、定時報警、切斷電源等功能；還可以自動記錄由于接線或操作錯誤所造成的漏電告警、電源短路的總次數， 為學生實訓技能的考核提供一個統一的標準；

4. 交流電路測量電表：八位 LED 顯示，可同時測量工作電路中電流 I 、電壓 V 、功率 KW 、電能 KWh 、工作時間 T 。精度 1.0 級。

5. 交流低壓電源：設有變壓器一只，原邊 220V 、副邊 26V 和 6.3V 的交流電壓， 6.3V 用于信號指示燈電源， 26V 用于能耗制動中整流電路的交流電源；

6.4 只 5408 二極管，用于能耗制動的整流電路；

7. 三只 75Ω/75W 電阻用于電動機降壓啟動、一只 10Ω/25W 用于異步電動機的能耗制動。

8. 西門子 CPU224 PLC （ AC/DC/RELAY ）主機，集成數字量 I/O （ 14 路數字量輸入 /10 路數字量輸出）、 RS-485 通信口、 6 路高速計數器； EM223 集成數字量 I/O （ 8 路數字量輸入 /8 路數字量輸出）；含有 PPI 通信；配套 PC/PPI 編程電纜。

9 . 變頻器件（西門子）： 選用西門子 MM420-0.4KW 型變頻器， 工作電壓交流 380V ～ 460V 供電，頻率控制范圍 0.2 ～ 400HZ ，內置 EMC 濾波器，輸出功率 0.4kW 。集成 RS485 通訊接口， PWM 方式（具有矢量控制、無傳感器矢量速度 / 轉矩控制）等工作模式； 輸入輸出點均引至模塊面板上，通過插拔線與控制對象相連接；采用模塊化設計，便于擴展與組合；可獨立使用，也可與 PLC 及電氣實操單元板配套使用。

10 . 觸摸屏實訓組件 （實物） ： 7 英寸 STN256 色：了解工業觸摸屏的功能及使用方法、掌握與 PLC 之間的通信知識，并掌握復位、置位、交替等功能鍵、圖形（曲線）顯示、動態畫面跟蹤在觸摸屏中的實現方法。

11 . 小車運動控制實訓裝置（實物）： 由運動小車、滾珠絲桿傳動機構、伺服電機及驅動器、光電傳感器、接近開關、開關電源等組成，通過傳感檢測、 PLC 編程，實現傳動控制、 鍵值優化比較行走控制、定向控制、定位控制、加減速控制、報警運行控制、點動控制、位置顯示控制 ，該系統外觀精美，體積緊湊，重量輕，堅固又相對精巧，行程范圍： 0.6 米，裝有 4 只光電傳感器、 5 只接近開關和 2 只行程開關進行位置反饋。

17 、 氣動機械手實訓模型 （實物） ： 本實訓模型是一套完整的氣動機械手搬運裝置，由安裝底板、氣動手指、單桿提升氣缸、雙導桿伸縮氣缸、旋轉擺動氣缸、多種類型磁性傳感器、多種類型電磁閥、空氣過濾器、氣源控制滑閥及接線端子排等組成。主要完成物料的搬運功能，氣動機械手通過前臂下降，氣動手指夾緊物體，手臂縮回，手臂右擺，手臂前伸，前臂下降，手爪松開將物體放到指定位置等動作后，機械手返回原位。將電磁閥及磁性開關等元件的引出線連接到相應的端子接線排上，方便使用。能滿足職業院�？删幊炭刂破�、機電一體化、氣動技術等相關課程的實訓教學�？刂齐娫矗� DC 24V

（三）實訓桌

實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板、結構堅固，造型美觀大方。桌子左右各設有兩個抽屜（帶鎖），并帶有柜子，分別可放置掛件和實訓物品。

五、實訓項目

1. 三相異步電動機直接啟動控制電路   2. 三相異步電動機點動控制電路 3. 三相異步電動機自鎖控制電路 4. 三相異步電動機按鈕聯鎖正反轉控制電路 5. 三相異步電動機接觸器聯鎖正反轉控制電路 6. 三相異步電動機雙重聯鎖正反轉控制電路 7. 三相異步電動機工作臺自動往返控制電路 8. 兩臺三相異步電動機順序啟動、順序停轉控制電路 9. 三相異步電動機的兩地控制電路 10. 接觸器控制的 Y-△ 控制 11. 時間繼電器控制的 Y-△ 控制 12. 三相異步電動機單向啟動反接制動控制電路 13. 三相異步電動機無變壓器半波整流單向啟動能耗 制動控制電路 14. 三相異步電動機有變壓器全波整流單向啟動能耗 制動控制電路 15. 三相異步電動機正反轉啟動能耗制動控制電路 16. 單相鼠籠電動機電容啟動控制電路 17. 雙速交流異步電動機手動變速控制電路 18. 雙速交流異步電動機自動變速控制電路 19. 斷電延時直流能耗制動的 Y-△ 啟動控制電路 20. 三相異步電動機正反轉能耗制動控制線路 21. 三相異步電動機正反轉啟動反接制動控制線路 22. C620 型車床電氣控制線路 23. 電動葫蘆電氣控制 24. Y3150 滾齒機控制電路 25. 可編程控制器的基本指令操作 26. LED 數碼顯示控制 27. 天塔之光控制的模擬 28. 十字路口交通燈的模擬 29. 機械手動作的模擬 30. 四節傳送帶的模擬 31. 裝配流水線控制的模擬 32. 五相步進電機控制的模擬

33. 水塔水位模擬控制模擬 34. 液體混合裝置模擬控制的模擬 35. 郵件分揀機模擬控制的模擬 36. 軋鋼機模擬控制的模擬 37. 自動成型機模擬控制 38. 自動送料裝車控制的模擬 39. 全自動洗衣機控制的模擬 40. 電鍍生產線控制的模擬 41.PLC 控制的三相異步電動機正反轉控制 42.PLC 控制的三相異步電動機 Y-△ 啟動控制 43.PLC 控制的三相異步電動機降壓啟動控制 44.PLC 控制的三相異步電動機能耗制動控制 45. 變頻器功能參數設置與操作 46. 變頻器報警與保護功能 47. 多段速度選擇變頻調速 48. 外部端子點動控制 49. 控制電機正反轉運動控制 50. 控制電機運行時間操作 51. 瞬間停電變頻器參數設定 52. 外部電壓變頻調速 53. 外部電流變頻調速 54. 三相異步電動機的變頻開環調速 55. PLC 控制變頻器調速 56 . 基于觸摸屏控制方式的基本指令編程練習 57 . 基于觸摸屏控制方式的 LED 控制 58 . 基于觸摸屏控制方式的溫度 PID 控制 59.PLC 、觸摸屏與變頻器通信控制 60. 基于 MCGS 的 485 總線網絡通信技術 61 、小車直線運動控制（實物模型控制） 62 、 氣動機械手實訓 （實物模型控制）

六、實訓組件配置

序號	掛箱編號	實訓模塊名稱	數量	備 注
1	BH-06	維修電工實訓考核組件（一）	1 件	提供電容器 2 只、交流電磁閥 1 只、交流接觸器 1 只、熱繼電器 3 只
2	BH-07	維修電工實訓考核組件（二）	1 件	提供空氣開關 1 只、 3P 熔斷器 2 只、交流接觸器 3 只
3	BH-08	維修電工實訓考核組件（三）	1 件	提供通電延時時間繼電器 2 只、斷電延時時間繼電器 1 只、行程開關 4 只、各種顏色的按鈕 6 只
4	BH-09	維修電工實訓考核組件（四）	1 件	提供交流接觸器 4 只
5	BH-PLC	PLC 可編程控制器實訓組件	1 件	提供 西門子 CPU224 PLC （ AC/DC/RELAY ）主機，集成數字量 I/O （ 14 路數字量輸入 /10 路數字量輸出）、 RS-485 通信口、 6 路高速計數器； EM223 集成數字量 I/O （ 8 路數字量輸入 /8 路數字量輸出）；含有 PPI 通信；配套 PC/PPI 編程電纜。
6		PLC 實訓模塊（ 16 件）	1 套	熟悉 PLC 指令的用法及編程方法， 掌握一個完整工業應用系統中的較復雜邏輯控制程序的編寫能力。
7	BH-BPQ	變頻器實訓組件	1 件	提供西門子 MM420 變頻器，可與 PLC 進行通訊實訓
8	BH-CMP	觸摸屏實訓組件	1 件	7 英寸彩色大屏
9		SC-09 編程電纜	1 根	用于 PLC 主機與 PC 機通訊
10		編程軟件	1 套	提供三菱 SWOPC-FXGP/WIN-C 編程軟件
11		網孔實操板	1 塊	通過搭配元器件，學生可自行在網孔板上固定、安裝、布局、走線和調試，能培養學生的動手能力和操作技能。該網孔板還可作為實訓項目的擴展模塊。
12		單相電容起動電動機	1 臺	交流 220V
13		三相鼠籠異步電動機	1 臺	交流 220V/△
14		三相鼠籠異步電動機	1 臺	交流 380V/Y （帶速度繼電器）
16		小車運動控制實訓裝置（實物模型）	1 臺	配 PLC 使用
17		氣動機械手實訓模型 （實物模型）	1 臺	配 PLC 使用

PLC 實訓模塊（整套）

序號	模塊編號	實訓模塊名稱	序號	模塊編號	實訓模塊名稱
1	PLC-M	基本指令練習（三菱主機）	9	PLC-008	水塔水位
2	PLC-001	LED 數碼顯示	10	PLC-009	液體混合裝置
3	PLC-002	天塔之光	11	PLC-010	郵件分揀機
4	PLC-003	十字路口交通燈	12	PLC-011	軋鋼機
5	PLC-004	機械手	13	PLC-012	自控成型機
6	PLC-005	四節傳送帶	14	PLC-013	自動送料裝車
7	PLC-006	裝配流水線	15	PLC-014	全自動洗衣機
8	PLC-007	五相步進電機	16	PLC-015	電鍍生產線
