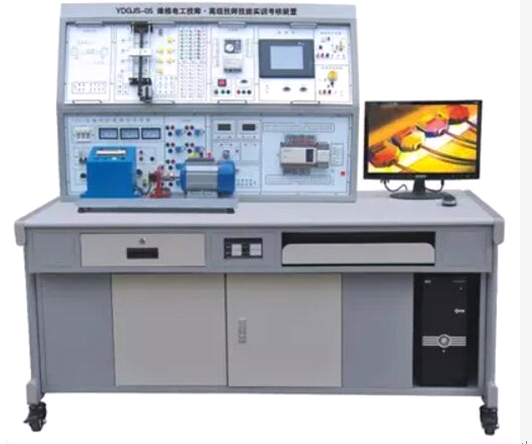

維修電工技師 高級技師技能實訓考核裝置 ” 是根據國家勞動和社會保障部職業技能鑒定中心為維修電工技師、高級技師的職業培訓與技能鑒定而研制的，它集 PLC 、變頻器、觸摸屏、模擬教學及技師技能鑒定考核。
實訓對象、仿真軟件、組態軟件于一體。適合 PLC 可編程控制、變頻調速控制、網絡通訊實訓
一、裝置特點
（一）本套系統含教師主站和學生從站實訓裝置，每套實訓裝置均由控制屏、實訓桌、 PLC 主機組件、通信模塊、變頻器、觸摸屏、實訓模塊等組成。
（二）采用掛件結構，具有開關量、模擬量、變頻調速、控制對象、觸摸屏單元，能完成邏輯、模擬、過程、運動等的控制實訓教學。
（三）組態監控實訓教學：通過 PLC 可以完成對上述各種實訓對象的控制，并通過 MCGS 組態軟件進行實時監控。
二、技術性能
1. 輸入電源：三相四線（或三相五線）～ 380V±10% 50Hz
2. 工作環境：溫度 -10℃ ～ +40℃ 相對濕度＜ 85%(25℃) 海拔 <4000m
3. 裝置容量：＜ 0.5KVA
4. 外形尺寸： 1630mm×730mm×1300mm
5. 安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準。
三、實訓裝置的基本配置及功能 實訓裝置由控制屏、實訓桌、 歐姆龍 主機實訓組件、實訓模擬對象掛箱、變頻器掛箱、觸摸屏掛箱、交流電機、工控組態軟件等組成。
（一）控制屏（鐵質雙層亞光密紋噴塑結構，鋁質面板）
1 、三相四線 380V 交流電源經空氣開關后給裝置供電，電網電壓表監控電網電壓，設有帶燈保險絲保護。
2 、直流電源：直流電壓 0 ～ 15V 可調輸出一路，直流電流 0 ～ 20mA 可調輸出一路。
3 、直流電壓 / 電流表：由三位半 A/D 轉換器 ICL7107 和四個 LED 共陽極紅色數碼管等組成，電壓表量程 0 ～ 200V 、輸入阻抗為 10MΩ 、精度 0.5 級；電流表量程 0 ～ 200 mA 、精度 0.5 級。
4 、功能模塊：八位電平顯示、八位邏輯電平輸出、八只點動開關、一組樓層及方向顯示、八音盒、直流 24V 繼電器、信號轉換座若干。
5 、 PLC 主機實訓組件：配置 歐姆龍 CPM2AH-30CDR-A 主機 ， 配套編程電纜。
（二）實訓掛箱
1. 可編程控制器的基本指令編程練習模塊
2. 油泵的自動切換
3. 變頻恒壓供水控制
4. 船用鍋爐加熱自動控制
5. 自動分油機的自動控制
6. 錨機的自動控制
7. 舵機的自動控制
8. 船用冷藏設備的自動控制
9. 八段譯碼
10. 水塔水位
11. 天塔之光
12. 機械手控制
13. 洗衣機
14. 交通燈
15. 四層電梯
16. 自動送料裝車
17. 多種液體混合裝置
19. 郵件分揀機
20 . 森蘭 SB70 變頻器
21. 昆侖通態 7 寸觸摸屏 7062KD
四、三相鼠籠異步電機：交流 380V/△
五、實訓桌實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板；左右設有兩個大抽屜（帶鎖），用于放置工具及資料，電腦桌聯體設計，造型美觀大方。
六、實訓項目
（一） PLC 模擬對象基本應用實訓
1. 可編程控制器的基本指令編程練習模塊
2. 油泵的自動切換
3. 變頻恒壓供水控制
4. 船用鍋爐加熱自動控制
5. 自動分油機的自動控制
6. 錨機的自動控制
7. 舵機的自動控制
8. 船用冷藏設備的自動控制
9. 八段譯碼 控制
10. 水塔水位 控制
11. 天塔之光 控制
12. 機械手控制 控制
13. 洗衣機 控制
14. 交通燈 控制
15. 四層電梯 控制
16. 自動送料裝車 控制
17. 多種液體混合裝置 控制
19. 郵件分揀機 控制
（二） PLC 、變頻器、觸摸屏的綜合應用實訓
1. 變頻器功能參數設置與操作
2. 變頻器報警與保護功能
3. 變頻器無級調速
4. 變頻器控制電機正反轉
5. 外部端子點動控制
6. 多段速度選擇變頻調速
7. 外部模擬量（電壓 / 電流）變頻調速
8. 瞬時停電啟動控制
9. PLC 控制變頻器外部端子的電機正反轉
10. 基于 PLC 的程序運轉控制
11. 基于 PLC 模擬量控制變頻開環調速
12. 基于 PLC 通信方式的變頻器開環調速
13. PLC 與人機界面觸摸屏通訊控制
14. PLC 、人機界面觸摸屏與變頻器通訊控制
15. PLC 與人機界面觸摸屏數字量調速
16 .PLC 與人機界面觸摸屏模擬量調速
• 配置清單
序號 |
名 稱 |
規 格 |
數 量 |
|
1 |
實驗臺 |
噴塑鋼結構 |
1 臺 |
|
2 |
實驗桌 |
噴塑鋼結構 |
1 張 |
|
3 |
PLC |
歐姆龍 CPM2AH-30CDR-A |
1 臺 |
|
4 |
PLC 編程線 |
|
1 條 |
|
5 |
變頻器 |
森蘭 SB70 變頻器 380V |
1 臺 |
|
6 |
觸摸屏 |
7062KD |
1 臺 |
|
7 |
觸摸屏下載線 |
|
1 根 |
|
8 |
可編程控制器的基本指令編程練習模塊 |
|
1 塊 |
|
9 |
油泵的自動切換模塊 |
|
1 塊 |
|
10 |
變頻恒壓供水控制模塊 |
|
1 塊 |
|
11 |
船用鍋爐加熱自動控制模塊 |
|
1 塊 |
|
12 |
自動分油機的自動控制模塊 |
|
1 塊 |
|
13 |
錨機的自動控制模塊 |
|
1 塊 |
|
14 |
舵機的自動控制模塊 |
|
1 塊 |
|
15 |
船用冷藏設備的自動控制模塊 |
|
1 塊 |
|
16 |
八段譯碼模塊 |
|
1 塊 |
|
17 |
水塔水位模塊 |
|
1 塊 |
|
18 |
天塔之光 模塊 |
|
1 塊 |
|
19 |
機械手控制模塊 |
|
1 塊 |
|
20 |
洗衣機模塊 |
|
1 塊 |
|
21 |
交通燈模塊 |
|
1 塊 |
|
22 |
四層電梯模塊 |
|
1 塊 |
|
23 |
自動送料裝車模塊 |
|
1 塊 |
|
24 |
多種液體混合裝置模塊 |
|
1 塊 |
|
25 |
郵件分揀機模塊 |
|
1 塊 |
|
26 |
實驗指導書 |
|
1 套 |
|
27 |
編程軟件及實驗程序 |
歐姆龍 |
1 套 |
|
28 |
組態軟件及組態實驗程序 |
MCGS |
1 套 |
|
29 |
學生 凳 |
鋼塑 |
2 張 |
|
30 |
實驗指連接線 |
自鎖緊、 安全插線 |
1 套 |
|
