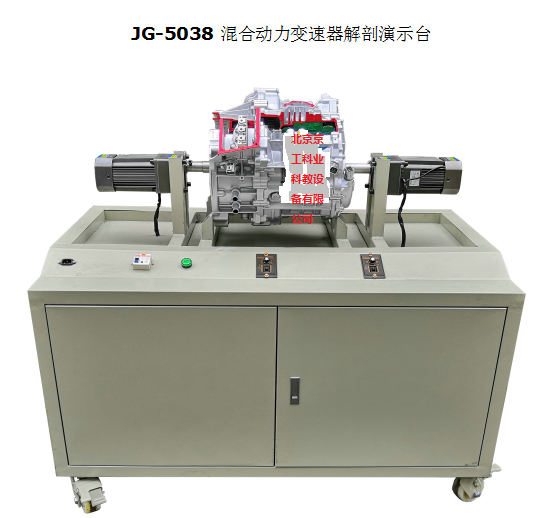

JG-5038 混合動力變速器解剖演示臺

一、產品簡介
混合動力變速器解剖演示臺設備采用翻新豐田普銳斯油電混合動力汽車變速器總成進行剖面處理，各部件齊全，剖面位置合理，能全面展示系統內外部結構和部件的運動情況。適用于混合動力汽車動力系統原理和機械機構的教學。
二、功能特點
1. 采用原廠油電混合動力汽車變速器系統(包括：內外附件)進行機構切剖，充分展示油電混合動力汽車變速器機構部分的內外結構。
2. 系統各機械剖面采用不同顏色的油漆進行噴涂。
3. 由2只單相齒輪減速感應電機驅動M1與M2電機各種工況的低速運轉，真實演示混聯式混合動力系統內部機械部件的運動過程。
4. 開門鐵制柜式移動臺架采用了高強度的鋼結構沖壓及焊接，表面經噴涂工藝處理。移動臺架底部帶有自鎖腳輪裝置，可移動式，方便教學。
三、技術參數
1. 外形尺寸：1400×800×1000mm(長×寬×高)
2. 動力電源：三相四線(三相五線380V±10% 50Hz)
3. 單相齒輪減速感應電機：
額定電壓：AC 220V
額定功率：250W
額定轉速：50Hz 90/1400rpm 60Hz 90/1500rpm
減速比：30
4. 工作溫度：-40℃～+50℃
四、基本配置(每臺)
豐田普銳斯油電混合動力汽車變速器總成，2臺單相齒輪減速感應電機，三相漏電保護開關，移動臺架(帶自鎖腳輪裝置)
