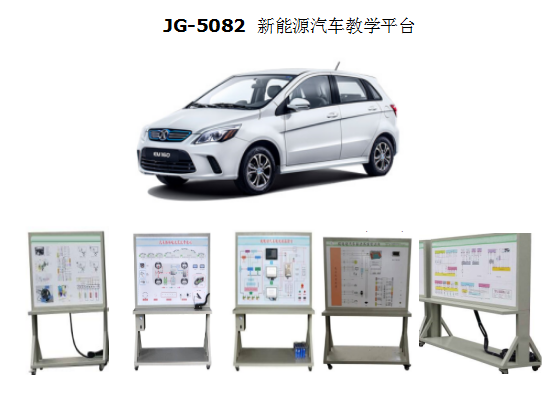

JG-5082 新能源汽車教學平臺

一.產品簡介
該新能源汽車教學平臺將一臺可正常運行的北汽新能源 EV150 款純電動轎車(二手車翻新)改裝為在線檢測教具車，可實時檢測與診斷原車組合儀表控制單元、網關控制單元、P 檔電機控制單元、電機控制單元、檔位控制單元、車載充電器控制單元、DC/DC 控制單元、高壓電池 ECU 控制單元等的動、靜態信號參數。
適用于各類院校和培訓機構對純電動轎車整車?yán)碚摵途S修實訓的教學需要。
新能源汽車教學平臺功能包括：驅動傳動系統、動力電池和管理系統、電動轉向助力、空調和暖風系統、電動真空助力液壓制動系統、車身電氣六大系統的教學功能。
通過新能源整車解剖能清晰地看見新能源汽車車艙、車身側圍的構造結構、鋼板的厚度及獨立懸掛系統，車輪的輪轂等，能夠展示汽車各主部件以及各附件位置。新能源汽車解剖車主要部件經過特殊的加工工藝一剖為二，使得部件內部工藝造型、構造清晰呈現。通過新能源汽車系統的解剖展示，學生能清楚了解新能源汽車內部的結構與功能，并且較 快地掌握新能源汽車的構造和原理，提高對新能源汽車內部結構的初步認識。學生能夠更直觀的了解動力電機、電控系統并且能夠更深入的進行學習。設備的布局采用完全按照汽車原始結構來布局，在透明裝飾面的一側為拆解前的完整造型，在另一邊為汽車拆解后的內部造型，通過拆解前和拆解后的對比，從而使得學生加深對新能源汽車結構的認知與學習。整個設備不僅具有實訓功能，而且能夠迅速的提高新能源汽車專業學習氛圍。

二.基本配置 (每套) ：
1.在線檢測純電動汽車EV150 舊車1 輛
2.故障設置控制器 1 套
3.汽車檢測實訓臺 1 套(1 套 6 臺)
4.智能化故障設置和考核系統 1 套
5.航空插頭和連接電纜 1 套
三 、功能特點
1.整車結構完整，各控制系統、傳感器、執行器齊全，可正常運行；
2.可通過原車儀表顯示整車動、靜態信號參數(如：能量監視器畫面、車速、檔位顯示與各工況指示燈等)；
3.制作可移動“汽車檢測實訓臺”，可分別進行以下控制系統的檢測實訓：
◆ 組合儀表控制單元
◆ 網關控制單元
◆ P 檔電機控制單元
◆ 電機控制單元
◆ 檔位控制單元
◆ 車載充電器控制單元
◆ DC/DC 控制單元
◆ 高壓電池 BMS 控制單元
4.“汽車檢測實訓臺”通過專用線束與整車連接，確保連接斷開后整車功能完整，保持原車所有功能。
汽車檢測實訓臺面板采用 ≥ 4mm 厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有不褪色的彩色電路圖；學員可直觀對照電路圖和原車實物，認識和分析各控制系統的工作原理。
5.汽車檢測實訓臺面板上安裝有檢測端子，可直接在面板上進行原車組合儀表控制單元、網關控制單元、P 檔電機控制單元、電機控制單元、檔位控制單元、車載充電器控制單元、DC/DC 控制單元、高壓電池 BMS 控制單元等的檢測實訓。
6.汽車檢測實訓臺面板上安裝有診斷座，可連接專用或通用型車解碼器，對組合儀表控制單元、網關控制單元、P 檔電機控制單元、電機控制單元、檔位控制單元、車載充電器控制單元、DC/DC 控制單元、高壓電池 BMS 控制單元等電控系統進行讀取故障碼、清除故障碼、讀取數據流等自診斷功能。
7.汽車檢測實訓臺面板部分采用 ≥ 1.5mm 厚冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置。

四.教學板清單

五.可完成實訓項目
1. 熟悉新能源汽車的分類和技術特點；
2. 了解純電動汽車的特點；
3. 了解純電動汽車的技術參數；
4. 了解純電動汽車的基本結構；
5. 熟悉各總成零部件的名稱和功能；
6. 了解高壓電控總成技術先進性；
7. 了解純電動汽車各總成之間的控制關系；
8. 熟悉控制模塊的組成；
9. 了解電機控制器模塊的結構和工作原理；
10. 掌握電機控制器模塊的檢測方法；
11. 了解DC-DC轉換器模塊的結構和工作原理；
12. 掌握DC-DC轉換器模塊的檢測方法；
13. 了解動力配電箱模塊的結構和工作原理；
14. 掌握動力配電箱模塊的檢測方法；
15. 了解電池管理單元的結構和工作原理；
16. 掌握電池管理單元的檢測方法；
17. 熟悉電機總成的結構、工作原理及工作過程；
18. 掌握電機總成的檢測方法；
19. 了解電池包體總成的結構、工作過程及性能；
20. 熟悉高壓輔助模塊的組成；
21. 了解車載慢充的結構和工作原理；
22. 掌握車載慢充的檢測方法；
23. 了解漏電保護器的結構和工作原理；
24. 掌握漏電保護器的檢測方法；
25. 了解檔位控制器的結構和工作原理；
26. 掌握檔位控制器的檢測方法；
27. 了解主控ECU的結構和工作原理；
28. 掌握主控ECU的檢測方法；
29. 了解加速踏板的結構和工作原理；
30. 掌握加速踏板的檢測方法；
31. 熟悉電池包體總成的充放電臺架結構；
32. 熟悉電池包體總成的充放電臺架工作原理；
33. 掌握電池包體總成的充放電臺架操作技巧；
34. 掌握電池包體總成的維護注意事項；
35. 掌握電池包體總成的測試方法；
36. 掌握電池包體總成的測試安全事項；
37. 熟悉純電動汽車故障碼的讀取方法；
38. 掌握故障代碼的含義；
39. 掌握純電動汽車故障診斷儀的操作方法；
40. 掌握純電動汽車故障碼的消除；
41. 掌握純電動汽車故障診斷儀的操作方法；
42. 設置純電動汽車故障；
43.分析純電動汽車故障現象，掌握純電動汽車故障排除方法。
