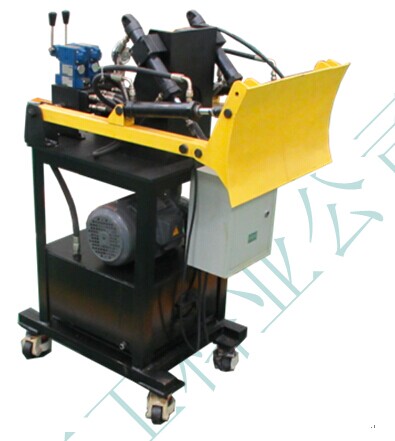

JG-TTJ02 型 推土機仿真實訓模型
推土機是土方工程常使用工程機械。主要用于平整土地、平整建筑場地、堆積松散材料和清除作業地段內障礙物等。液壓推土機仿真模型具有體積小、重量輕、操作方便和遠距離操縱等優點，其目的是引導學生進行積極思維、創新設計、培養學生綜合設計能力和實踐動手能力一種新型綜合實驗臺設備。
一、 實驗項目
1 、 液壓傳動及元部件結構及工作原理；
2 、 液壓推土機械演示控制實驗；
3 、 液壓推土機演示控制實驗
4 、 液壓推土機鏟土動作；
5 、 液壓推土機運土動作；
6 、 液壓推土機卸土動作；
7 、 液壓推土機空駛還回動作 ;
二、 性能及特點
1 、 電氣操作控制為旁置式，液壓站放置于液壓臺底部。整體結構緊湊協調，美觀大方，牢固性強。
2 、 實訓裝置采用冷軋鋼板（經亞光噴塑?chē)娖崽幚恚┲圃於桑?
3 、 液壓推土機是按照實物結構與縮小比例制作模擬現場操作 , 能夠真實地體現機械的實際工況，使學生在實踐中了解機械各部件結構及工作原理；
4 、 部件采用耐壓膠管，液壓元件采用華德國內品牌 , 泵站采用變量葉片泵。
5 、 帶三相漏電保護，輸出電壓 380v 、 50Hz ，帶漏電保護，電器控制采用直流 24v ，有過壓、過流保護，防止誤操作損壞設備；
三、 主要技術參數
電機： AC380V 功率 1.5KW 1500r/min ；
變量葉片泵 : 額定流量 8ml/r ；額定壓力： 6.3Mpa ；
|
