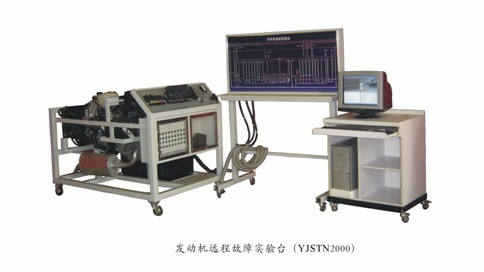

設備的構成 桑塔納 2000 發動機實驗臺架 桑塔納 2000 發動機
發動機故障手動設置模塊 ,內置式STN2000 故障設置模塊 ,內置STN2000 ODB Ⅱ --RS232 轉換模塊
注：故障設置模塊和 ODB Ⅱ --RS232 轉換模塊以及軟件經過集成已經成公產品《 汽車傳感器故障設置接口 》，可廣泛用于原有 老設備的升級 和各 設備廠家的設備提供附加電控故障及數據流檢測功能 ,臺式專用電腦 [ 選配，非設備標準組成部分 ]
筆記本電腦 [ 選配，非設備標準組成部分 ]( 帶 PCMCIA 雙串口擴展卡 )
實驗專用筆記本（定制）

故障遠程設置和檢測軟件（注：返回的 通道數據流具有詳細的說明，并且對老師有開放的接口。老師可以根據掌握的實車數據及數據流說明進行定制 , 絕對不同于個別廠商的 5051 簡單漢化版 ）
設備使用說明 ,將發動機臺架控制電纜與實驗臺連接接頭按序號一對一連接
實驗臺與發動機實驗臺架連接 , 并將故障設置和檢測接口與測試專用筆記本電腦的 PCMCIA 卡的 COM 口一對一連接 , 具體順序也可以通過軟件的設置界面進行調整,實驗系統上電；
打開電源開關； 打開軟件操作主界面； 通過軟件操作界面打開點火開關；

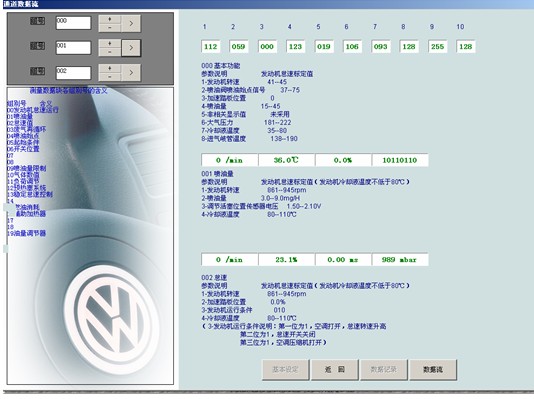

根據課程需要設置故障，故障數一般不要太多，以一次不多于５個為易，否則可能影響設備的正常使用壽命； 故障設置完成后，學生或教師可以通過實驗臺對故障進行檢測實驗或演示；同時通過軟件也可以檢測故障以及數據流和數據曲線； 多媒體軟件對各傳感器和發動機進行功能模擬演示，采用 3d 虛擬實景技術 設備故障說明
01 |
故障名稱 : 節氣門控制器 5V 參考電壓故障 |
02 |
故障名稱 : 節氣門控制器共用接地故障 |
03 |
故障名稱 : 節氣門控制器電位計反饋信號故障 |
04 |
故障名稱 : 節氣門控制器定位計反饋信號故障 |
05 |
故障名稱 : 節氣門控制器怠速接點開關信號故障 |
06 |
故障名稱：怠速調節“ + ”信號故障 |
07 |
故障名稱：怠速調節“ - ”信號故障 |
08 |
故障名稱 : 進氣溫度傳感器反饋信號故障 |
09 |
故障名稱 : 進氣溫度傳感器接地故障 |
10 |
故障名稱 : 水溫傳感器反饋信號故障 |
11 |
故障名稱 : 水溫傳感器接地故障 |
12 |
故障名稱 : 水溫表信號故障 |
13 |
故障名稱 : 空氣流量計 12V 故障 |
14 |
故障名稱 : 空氣流量計反饋信號故障 |
15 |
故障名稱 : 空氣流量計 5V 參考電壓故障 |
16 |
故障名稱 : 空氣流量計反饋信號故障 |
17 |
故障名稱 : 霍爾傳感器 5V 參考電壓故障 |
18 |
故障名稱：霍爾傳感器反饋信號“ + ”故障 |
19 |
故障名稱：霍爾傳感器反饋信號“ - ”故障 |
20 |
故障名稱：氧傳感器信號“ + ”故障 |
21 |
故障名稱：氧傳感器信號“ - ”故障 |
22 |
故障名稱：發動機轉速信號（轉速表）故障 |
23 |
故障名稱 : 診斷 - 防盜電路 |
24 |
故障名稱 : ECU 接地故障 |
25 |
故障名稱 : ECU 常供電源故障 |
26 |
故障名稱 : 活性碳罐電磁閥控制故障 |
27 |
故障名稱 : 噴油器 空氣流量計 碳罐電磁閥 氧傳感器加熱電源故障 |
28 |
故障名稱 : 點火開關供應 ECU 電源故障 |
29 |
故障名稱： 1 4 缸點火線圈控制故障 |
30 |
故障名稱： 2 3 缸點火線圈控制故障 |
31 |
故障名稱 : 霍爾傳感器 節氣門位置傳感器共用 5V 參考故障 |
32 |
故障名稱 : 燃油表信號故障 |
33 |
故障名稱 : 噴油器電源故障 |
34 |
故障名稱 : 一缸噴油器控制故障 |
35 |
故障名稱 : 二缸噴油器控制故障 |
36 |
故障名稱 : 三缸噴油器控制故障 |
37 |
故障名稱 : 四缸噴油器控制故障 |
38 |
故障名稱 : 燃油泵繼電器控制故障 |
39 |
故障名稱 : 燃油泵電源故障 |
40 |
故障名稱 : 燃油泵接地故障 |
41 |
故障名稱 : 防盜控制器接地故障 |
42 |
故障名稱 : 防盜控制器電源故障 |
軟件說明 .軟件操作環境： Windows XP 、 DirectX8 以上以及專用軟件平臺
硬件要求：支持 3D 、 PCMCIA 雙串口、符合專業計算機要求，以符合工業專用的筆記本和專用 PC 機為宜 .軟件啟動時請關閉其它程序，如遇意外通訊失敗可以重新啟動計算機
JGL-2000 實車故障教學設備保修卡 .送貨時設備免費安裝和培訓
一年內設備免費維修服務 設備選配的電腦及周邊外設按國家相關標準執行
終生保修 .對以下行為造成的設備損毀不在此保修范圍： 不按正常操作流程使用或蓄意非法破解設備造成設備損毀 ,對軟件系統進行非法破解造成軟件損毀
|
