產品簡介
一:
采用微機監控管理、單片機實時檢測處理、集成數字電路、進口無線通信和紅外線報警設備，結合機電一體化、氣動控制等技術。由主監控儀采集考車、樁桿、庫線等信號，經過微機分析判斷，在微機監控屏上真實模擬、跟蹤考車進行情況，同時，對樁考過程中出現的：
1、 違序行駛； 2、 磁擦樁料； 3、 車身出線；
4、 移庫不入； 5、 中途二次； 6、 發動機熄火：

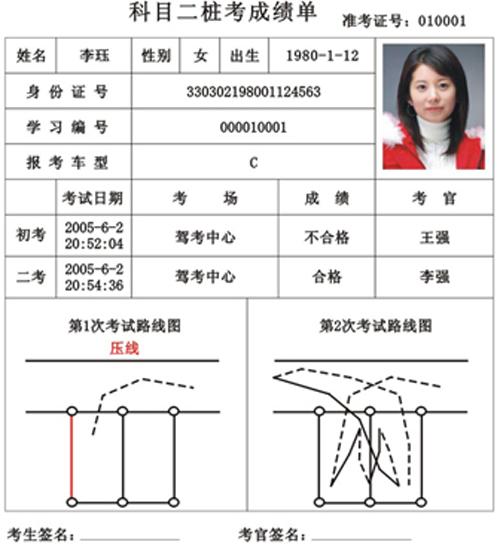

犯規動作自動監測和管理，對以上所有犯規動作，系統均進行自動報警、自動熄火，并在駕駛員考試記錄表上打印結果，監考人員只需通過監視器在室內全面了解場地樁考情況，讓考生在考車內聽到清晰的語音報告系統了解考試的成績和犯規項目，考生也可通過室外的電子顯示牌了解考試結果及應遵守的規范。室外電子模擬屏顯示相應的犯規項目，微機系統可對考生的情況進行存儲，綜合查詢，對樁考結果進行綜合統計查詢。
二、系統的組成
1、 控制室設備及用途
由主監控儀實時采集場地樁桿、庫線信號和考試車上各種信號的變化，供微機監測分析及判斷考生駕車操作的情況。

 |
|
|
（l）主監控儀
a．實時采集6根吊桿、6對（12個）紅外庫線開關量信號、考車運行狀態（前行、倒車、壓線、停車、碰桿、熄火）無線數碼信號，經信號解碼處理電路轉換成計算機的DI/DO信號，送至計算機系統中。
b．將微機發出的自動熄火、起步提示及犯規語音提示信號編碼轉換處理為無線數碼信號，發送到“考車信號檢測處理儀” ，經接收處理后，作為控制后，作為控制“自動熄火”的控制驅動信號和開始考試語音提示及信號燈。

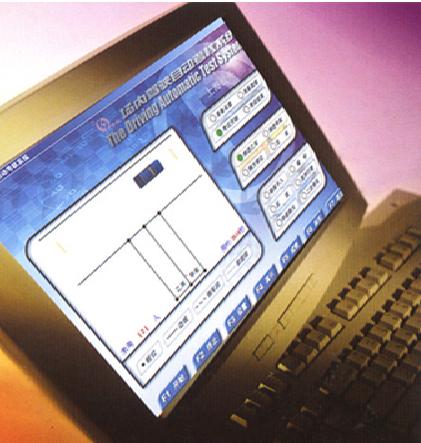

（2）微機系統：

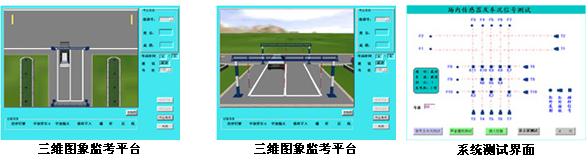

a．采用三維模擬動畫的方式，對考場畫面，考車庫型、考車運行軌跡、吊桿、紅外線的變化進行實時模擬再現。
b．按照科目二考試規范，通過分析“系統監控儀”采集的各種信號，自動監控場地樁考過程，判斷考生的考試結果，并對考生考試成績進行自動存貯、統計、打印等。 |
|

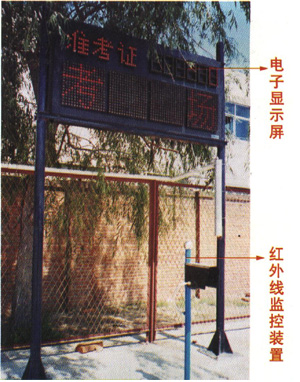

2、考試LED電子顯示屏
（1）規格：室外超高亮32×32點陣×4漢字，（考試中提示）。16×16點陣 ×4漢字；（考生姓名）。16×16點陣×6數字/或8數字，（準考證號）外觀≥ 110cm×75cm。
（2）與微機系統同步顯示：準考號、考生姓名、犯規項目、提示語等文本信息。
（3）犯規項目及提示語：碰桿、壓線、熄火、中停兩次、違序行駛、移庫不入、準備考試、考試開始、正在考試、考試結束、合格、不合格等。
|
LED顯示屏裝置 |
|

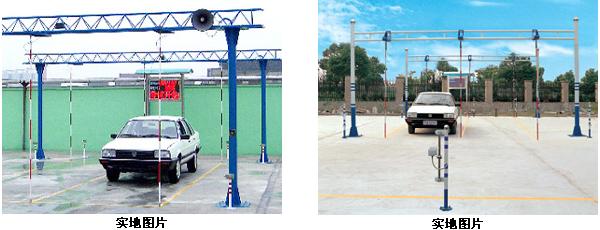

3、考試場地設備
（1）越線紅外監測裝置：場地由6條對射式紅外線發射、接收器形成對大型車和小型車的樁考庫線報警和移庫狀態判斷系統，它用來檢測車身越線、移庫不入行進路線出錯等犯規項目。

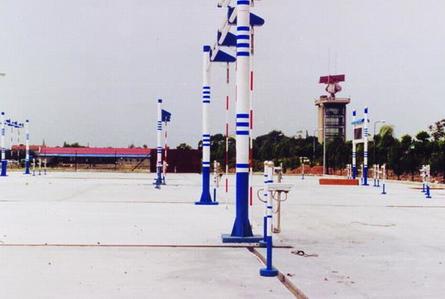

（2）碰桿電子報警系統由6套配專用傳感器的吊桿系統構成考車碰擦桿自動檢測報警系統。它用來測試碰桿犯規項目。
（3）場地系統的電平信號是通過電纜各自直接地連接到控制室的系統監控儀上。 |
4、考車系統

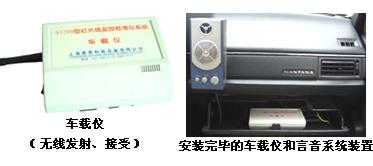

（1）考車信號監控儀：
進行考車狀態傳感器系統信號的分析處理，并通過無線通信系統發送到控制室中的主監控儀中。同時接收微機和“系統主監控儀”發來的信號。
|
（ 2）專用考車方式：
由用戶提供考試專用考試車(大、小車型)，須在車上安裝檢測前進、倒車、停車、 熄火等信號的傳感器、自動控制制動/熄火
系統和考車信號監控儀。
對樁考過程中的：
1、違序行駛；2、碰擦樁桿；3、車身壓線；
4、移庫不入；5、中途二次；6、發動機熄火 。
|
|
三、系統特點
1、 采用Windows XP操作系統下的最新編程技術（Delphi語言、SQLSERVERT和單片機檢測技術。
2、 庫線檢測采用BANNER公司遠距離紅外檢測器。
四、技術與服務
1、 管理基礎本
本系統采用先進的系統工程方法設計、開發和測試，具有完備的開發文檔和用戶支持文檔。規范的管理方法是保證賽欣輪科教軟件產品的穩定性，易用性的基礎，這同時也保障了用戶的利益，體現我們產品的價值。
五、產品主要配置
|
|
|
|
|
|
| 序號 |
設備名稱 |
型號規格 |
備注 |
產地 |
數量 |
| 1 |
計算機 |
聯想(或相同品牌) |
賽揚2.4 256MDDR、40G硬盤、17寸純屏幕 |
北京 |
1臺 |
| 2 |
打印機 |
聯想(或相同品牌) |
彩噴 |
北京 |
1臺 |
| 3 |
系統主監控儀 |
標準 |
無線發射,無線接收 |
上海 |
1臺 |
| 4 |
軟件 |
公安部考試系統 |
公安部29號令 71號令二個系統 |
上海 |
1套 |
| 5 |
車載傳感器 |
專用 |
震蕩傳感 車速傳感及車輛改裝線索 |
上海 |
1套 |
| 6 |
車載儀 |
標準 |
無線發射,無線接收.言語提示及音箱 |
上海 |
2臺 |
| 7 |
紅外線 |
|
遠距離7對，近距離3對 |
深圳 |
10對 |
| 8 |
紅外線罩 |
|
不銹鋼外罩，固定在Ф50mm鋼管立柱上，不可上下調節 |
上海 |
20只 |
| 9 |
LED電子顯示屏 |
高亮度110cm×75cm |
4大漢字(考試中提示)，8數字(考號),4小漢字(姓名) |
上海 |
1臺 |
| 10 |
LED電子顯示屏軟件 |
標準 |
|
上海 |
1套 |
| 11 |
樁桿及傳感器 |
專用 |
Ф25mm鋁管 抗風,自動回位 |
上海 |
11根 |
| 12 |
龍門架 |
標準 |
(3.2m×10m ) |
上海 |
3套 |
| 13 |
電線纜 |
227iec(rvv) |
2×0.75㎡ 2×0.3㎡ 3×0.3㎡ 4×0.3㎡ |
上海 |
1套 |
| 14 |
電腦桌 |
標準 |
木制 |
上海 |
1套 |
|
總計 |
|
|
|
|
樁考儀、路考儀、倒樁儀、電子樁考儀、紅外線樁考儀、汽車樁考價格、視頻
|
電子智能紅外線監控樁考系統 參考價格： |
|
|
貨 號 |
車 型 |
|
單 位 |
價格（套 / 元） |
備 注 |
|
01 |
小車型 |
|
套 |
72000.00 |
聯公安網加 12000 元 |
|
02 |
大車型 |
|
套 |
75000.00 |
|
03 |
大小車套庫 |
|
套 |
93000.00 |
|
04 |
移動庫 |
|
套 |
160000.00 |
|
|
|
|
