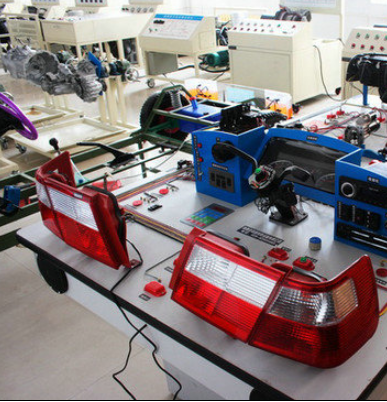

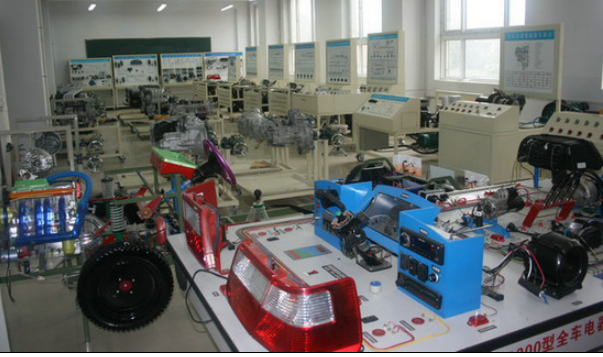

JG-8049桑塔納3000全車仿真電路實驗臺

產品簡介：

使用環境：溫度-5℃～40℃；濕度≤80％

汽車型號：桑塔納3000

工作電壓：220V

頻率：50/60HZ；

功率：350W

實驗臺尺寸：2200MM×1100MM×850MM（長×寬×厚）

產品組成：燈光系統、儀表系統、充電系統、起動系統、電動車窗系統、雨刮系統、中央繼電器保險絲盒、點火系統、發動機電控噴油系統、音響系統、發動機冷卻系統、OBDⅡ 電腦診斷座等,點火開關、測端子、故障設置盒總成、使用說明書及實驗指導書等等。

二、產品功能：可進行桑塔納3000型電控汽油噴射系統的實驗教學，實習臺按照汽車標準電器線路用實物安裝而成。

1、燈光照明系由各實物開關和模擬開關等控制，可設置線路故障。

2、起動充電系可用萬用表檢測各線路接頭電壓及電流，可設置線路故障。

3、發動機點火系可直觀火花塞點火情況，并可設置相應故障。

4、發動機燃油供給系配有透明有機玻璃油箱與透明回油管路，可直觀各噴油器噴油過程，節氣門對噴油量的作用，噴油泵斷路故障等。

5、儀表信號通過各傳感器采用模擬信號，并可設置相應故障。

6、教師可對實驗臺上任何一部件設置故障由學生通過萬用表及專用檢測設備檢測出故障原因后排除故障。
