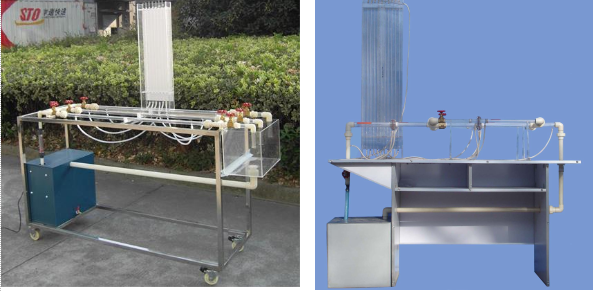

JGLCB—17管路串并聯實驗臺
一、 功能：
測定管路阻抗，驗證串聯管路水頭損失和并聯管路流量的分配規律。
二、 配置：
蓄水箱（工程塑料厚4mm、容積約0.036立方米）、水泵（型號AP4550、產地：廣東振華電器有限公司）、試驗管道（有機玻璃厚3mm、D1=25mm、D2=14mm）、孔板流量計（有機玻璃內徑25/12.5mm、14/7mm）、實驗閥門、壓差板、循環管道（工程塑料厚3mm）、實驗桌等組成。
三、 技術參數：
流量： 2650L/h 揚程：3 m 壓差：±600㎜
電源：?jiǎn)蜗?220V 功率：75W
外形尺寸：1600×600×1800（㎜）
重量：40㎏
工作環境：常溫
JGL－408 管路串并聯綜合實驗臺
外形尺寸：1600×600×2500（mm）
主要用途：測量驗證管路在串聯或并聯時呈現的的阻抗及流體的流量及壓力分配規律。
主要配置：串聯管路、并聯管路、低噪音無銹蝕潛水泵、塑料制供水箱、孔板流量計、轉子流量計、調節閥門、測壓管、測壓板、移動式不銹鋼實驗臺。
|
