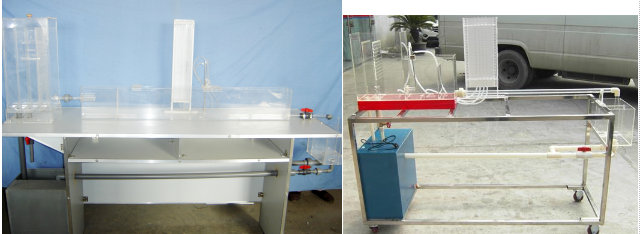

JGLBI —21畢托管測流速及流量實驗臺

一、 功能：

了解畢托管測速的構造和測速原理，掌握用畢托管測量流速的方法。

測定管嘴淹沒出流的測流速和流速系數。

二、配置：

  穩壓水箱、實驗槽道、淹沒管嘴、縱垂向滑軌、畢托管、測壓板、水泵、供水箱、計量水箱、回水管、閥門、實驗桌等。

三、技術參數：

流量： 3500L/h 揚程：4.5m 壓差：±500mm

電源：單相/220V 功率：75W

外形尺寸：1800×500×1368（㎜）

重量：40㎏

工作環境：常溫

JGL -403 畢托管測速實驗臺

外形尺寸：1800×550×1400mm
工作電壓：220V 功率：200W
主要用途：掌握利用畢托管測動壓及測量流體在管內流速度方法。
主要配置：儲水箱； 上水管；溢流管；整流柵；溢流板；溢流箱；畢托管；差壓計；閥門 測壓計；調節閥；回水箱；計量箱；回水管 ；移動式不銹鋼實驗臺。

	系列流體力學教學實驗設備
1畢托管測流速及流量實驗臺	2變底坡活動小水槽	3變底坡循環水槽
4伯努利方程儀	5達西滲流實驗臺	6動量定律實驗臺
7多功能附面層實驗臺	8各種邊界條件流動演示儀	9管路串并聯實驗臺
10虹吸演示儀	11靜力學實驗裝置	12靜壓傳遞演示儀
13局部阻力系數測定實驗臺	14空化機理實驗儀	15空氣動力學多功能實驗臺
16孔口管嘴實驗儀	17雷諾和伯努利方程綜合實驗臺	18雷諾和文丘里綜合實驗臺
19雷諾實驗儀	20離心泵特性曲線測定實驗臺	21離心泵綜合實驗臺
22離心風機性能實驗臺	23流量檢測及控制系統實驗臺	24流體力學多功能實驗臺
25流體力學綜合實驗臺	26流體阻力綜合實驗臺	27能量方程儀
28平面靜水總壓力實驗臺	29雙變坡水槽	30水擊演示實驗臺
31水靜壓強儀	32危急保安器實驗臺	33溫度、濕度、壓力、流量測量
34文丘里流量計校正儀	35動量儀	36旋渦儀
37煙氣流線儀煙風洞	38沿程阻力系數測定實驗臺	39液體流線儀[油槽流線儀]
40軸流式風機風室性能實驗臺	41自循環明渠水力學多功能實驗儀	42自循環文丘里實驗儀
