JGDB-06 動平衡測試分析實驗臺

簡介：動平衡測試分析實驗臺采用數字顯示（或矢量表顯示）不平衡量的大小及相位，采用新的國際通用數字模擬集成電路作為測量系統(tǒng)，彈性系統(tǒng)采用H型支承，恢復力強，穩(wěn)定性好，傳動方式采用平皮帶傳動，傳動平穩(wěn)性好，壓電式力傳感器作為機電換能機構，取代了以往的加速傳感器及放大機構，更符合平衡機的測力原理，且結構輕巧、安裝方便、靈敏度高，用光電傳感器作為相位基準信號。

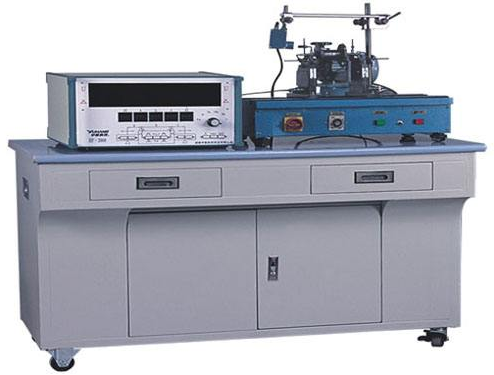

產品參考圖片：

主要功能：JGDB-06 動平衡測試分析實驗臺

二、實驗內容
　　 1、對旋轉零件做動平衡檢驗
　　 2、對旋轉零件做動平衡校正
三、主要技術指標
　　 1、工作質量范圍：0.2-5kg
　　 2、每個支承架的偶然超載：3.5kg
　　 3、工作最大直徑：310mm
　　 4、工件軸頸范圍：5-40mm
　　 5、最大靈敏度：0.005g
　　 6、兩支承架中心間的最大距離：400mm
　　 7、兩支承架中心間的最小距離：55mm
　　 8、電動機功率：90W
　　 9、圈帶傳動處直徑范圍：8-90mm
　　 10、工作轉速：：1000-5000轉/分
四、技術要求
　　 1、最小可達剩余不平衡度：≤0.3g.mm/kg
　　 2、不平衡量減少率：URR≥90%
　　 3、外形：550×350×520mm
