JGDB-05 冷沖模具實驗實訓臺
簡介：冷沖模具實驗實訓臺為模具專業加強實踐教學而開發設計的新型實驗實訓設備。通過實驗實訓讓學生對冷沖模材形變規律、常見冷沖模具的基本結構，裝配方式及冷沖作業有一定的感性認識和實訓體驗，提高模具設計、制造與應用的能力。

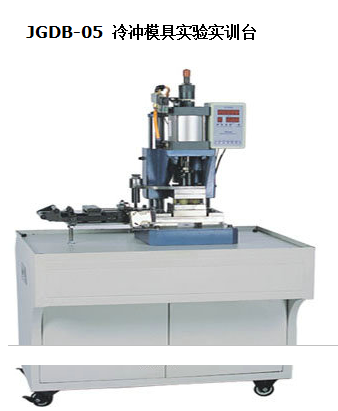

產品參考圖片：
主要功能：JGDB-05 冷沖模具實驗實訓臺
一、實訓項目
利用本實驗實訓設備可以完成以下實驗實訓項目：
1、沖制工作變形規律的認知實驗
2、冷沖�；绢愋偷恼J知實驗
3、冷沖模具結構分析與拆裝實訓
4、冷沖模調模實訓
5、冷沖作業實訓
6、冷沖零件成品質量分析
二、性能特點
1、實驗實訓臺成套配置成形類氣液壓沖床和沖裁類氣動沖床；
2、實驗實訓臺可配置各類模具，即沖孔模、下料模、折變模、拉伸模、沖孔落料復合模、下料拉伸復合模和沖孔落料折彎連續模；（根據客戶要求選配）
3、實驗實訓臺進行了人機工學設計，控制部分采用紅外線保護裝置，確保冷沖作業安全、方便。
4、采用微電腦控制系統，可選擇手工、半自動、全自動操作。
5、采用空氣自動送料機對加工材料進行自動送料。
三、主要技術參數
CMT-A：公稱壓力5kg—增壓200kg
氣缸行程：50～100mm
可調行程：30～50mm
氣壓：0.4～0.7MPa
間隔時間：0.2s
電壓：220V
工作臺面：260×260mm
重量：45kg
CMT-B：公稱壓力50kg—增壓5000kg
增壓缸缸徑：80mm
總行程：50-100mm
增壓行程：5～20mm
使用氣壓：0.4MPa～0.7MPa
間隔時間：0.5s
工作臺面：430×300mm
重量：200kg
配套模具參數：
外形尺寸：100×100×60mm重量：3kg
外形尺寸：180×100×60mm重量：5kg
四、標準配置（兩臺一套）
1、冷沖模具操作臺：1臺
2、冷沖模具操作臺：1臺
3、空氣壓縮機：排量：0.8MPa1臺
4、自動送料機構：1套
5、實訓模具：1）沖孔模2）下料模3）拆彎模4）拉伸模5）沖孔落料模6）落料拉伸模7）連續模各1套
|
