JG-06T-3G 數控車床電氣控制與維修實訓臺 ( CK6432型車床 )

簡介：近年來，隨著數控技術的廣泛應用，學校越來越注重培養生產、技術服務等崗位需求的實用型、技能型專門人才，進一步提高學生的動手能力和分析解決問題的能力，全面學習掌握數控系統的控制原理、數控編程、電氣設計方法及安裝調試與維修。但是，大多數高校面臨缺乏此類的數控培訓設備。為此，本公司開發了數控車床電控系統原理及調試維修實驗臺實習裝置。使用該裝置可以使學生掌握數控車床系統控制原理、電氣設計方法、元器件的選擇、車床電氣安裝及調試、故障診斷維修、零件程序編制及圖形模擬加工過程等多項實驗內容，達到工業生產現場實習效果。該裝置采用開放式結構、模塊化設計，既可用于教學、也可用于課程設計、畢業設計和實訓，有利于提高學生設計數控機床電氣控制系統、診斷數控設備故障的能力，使受訓對象最大限度地適應和滿足市場需求。該裝置也可以幫助科研技術人員進一步了解數控車床結構，同時也為技術人員進行數控車床系統的二次開發提供了必要條件。該實驗裝置的主要器件均選用工控產品。

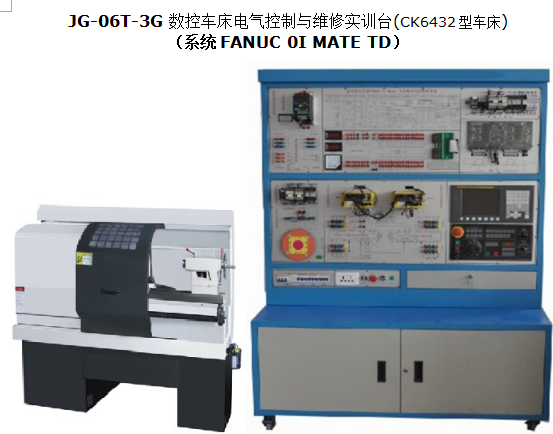

產品參考圖片：

主要功能：JG-06T-3G 數控車床電氣控制與維修實訓臺 ( CK6432型車床 )

（系統FANUC 0I MATE TD）

近年來，隨著數控技術的廣泛應用，學校越來越注重培養生產、技術服務等崗位需求的實用型、技能型專門人才，進一步提高學生的動手能力和分析解決問題的能力，全面學習掌握數控系統的控制原理、數控編程、電氣設計方法及安裝調試與維修。但是，大多數高校面臨缺乏此類的數控培訓設備。為此，本公司開發了數控車床電控系統原理及調試維修實驗臺實習裝置。使用該裝置可以使學生掌握數控車床系統控制原理、電氣設計方法、元器件的選擇、車床電氣安裝及調試、故障診斷維修、零件程序編制及圖形模擬加工過程等多項實驗內容，達到工業生產現場實習效果。該裝置采用開放式結構、模塊化設計，既可用于教學、也可用于課程設計、畢業設計和實訓，有利于提高學生設計數控機床電氣控制系統、診斷數控設備故障的能力，使受訓對象最大限度地適應和滿足市場需求。該裝置也可以幫助科研技術人員進一步了解數控車床結構，同時也為技術人員進行數控車床系統的二次開發提供了必要條件。該實驗裝置的主要器件均選用工控產品。

設備基本配置
1、實訓臺配有：四工位電動刀架1臺、主軸電機與編碼器1套、冷卻泵1臺、伺服電機2臺、CK6432型車床1臺及X、Z限位開關和機床零點、潤滑系統1套等。
2、實驗臺技術參數：
a、輸入電源：AC380V（三相四線制）、50HZ
b、故障考核28項
c、工作環境：溫度-200C～400 C
d、整機容量：≤5kVA；
e、實驗臺尺寸：長×寬×高=1370 mm×750 mm×1890 mm；

一、產品結構
1、控制柜整體外殼為鐵質鈑金噴塑結構，堅固耐用。輸入三相四線制380V交流電源。
2、柜體下面部分設計有兩扇活動門，打開門里面空間寬敞，可安放儀器或其它物品。
3、柜體中間部分，左邊裝有總電源開關帶漏電保護功能，總電源指示，柜體內部風機開關等；右邊安裝有一扇外翻的故障門，有專用鑰匙鎖上，設計比較隱蔽。打開故障門里面有28個考核開關，具備28項單項故障設計。
4、柜體上面部分是控制臺的主控制區域，分九個控制單元：
⑴數控系統控制單元：要求控制臺采用FANUC 0I MATE TD車床系統。
⑵伺服進給驅動控制單元：要求分X、Z軸2個軸控制子單元。每個單元把各連接端子引到面板上，通過連接線的連接并可控制進給電機運行，方便學員進行操作連接。
⑶三相變頻控制單元：要求本單元把各連接端子引到面板上，通過連接線的連接可控制電機運行，實現無級調速，方便學員進行操作連接。
⑷數控機床控制線路全局圖：把數控機床的強電控制部分、繼電器控制部分、數控系統的輸入/輸出部分全部展示出來，作為一個示范，以便學員能更加方便操作維修機床。
⑸數控系統輸入/輸出控制單元：全面剖析數控系統控制機床的原理與特點，內容包括伺服模擬信號輸入/輸出；主軸變頻信號模擬量輸出控制；冷卻控制、機床零點信號控制、機床限位信號控制等。
⑹強電元器件安裝區：把所有強電元器件統一安裝在此處，如：交流接觸器、直流繼電器、保險管、三相滅弧器等。
⑺強電輸出單元：把強電部分通過端子座引出，通過延長連接線對各單元進行連接。
⑻開關控制和電壓電流指示單元：通過電壓表和電流表來檢測電源工作情況；用開關來控制及保護電路。
（9）故障考核模塊：通過故障考核模塊，老師可以隨意給學生設定故障，讓學生通過現象排除故障。
二、機床特點：
1、本機床底座寬大厚實，重量足、重心低、支承優，為高速高精加工提供了有力保障；并對吊裝鏟運進行了合理安排。
2、床身及主要部件均采用高規格的優質鑄鐵，通過先進的全樹脂砂澆鑄型工藝，極大的提高了機床結構的精度和穩定性，適應高速度、高精度加工。
3、機床關鍵結構件均由五面體加工中心、龍門導軌磨、專用鏜車臥加等大型進口高精度數控設備加工，工藝優、精度高。
4、機床的功能部件，包括主軸、滾珠絲杠、導軌、潤滑裝置、刀架、聯軸器、絲杠軸承等均為進口/國內名優產品，可靠耐用。
5、二軸進給系統導軌采用超音頻淬頭工藝，耐磨性強，精度保持性好；主軸系統結構先進，回轉精度高，抗振性好，具有較高的切削性能；縱、橫向采用滾珠絲桿傳動；動態響應優良，整機噪音低。
6、滾珠絲杠的結構，可完成精準的移動及定位，摩擦小、速度快、壽命長。
7、二軸滾珠絲杠均采用預拉伸安裝，提高了絲杠的剛度，最大限度地減少由于高速運轉熱變形引起的誤差。
8、滾珠絲杠軸承為進口專用絲杠軸承，極大的提高了進給軸的軸向剛性、精度和抗沖擊力。
9、滾珠絲杠與交流伺服電機軸采用彈性聯軸器進行無間隙直聯傳動，保證機械運動的準確定位。
10、配置自動潤滑系統，對導軌和滾珠絲杠進行定時定量潤滑。提高了機床加工精度和使用壽命。
11、機床配置全防護罩，采用整體的鈑金防護底盤，加以得當?shù)乃�油電氣處理，整體新穎美觀、可靠實用，
12、采用獨立冷卻水箱，鐵屑及冷卻液回收方便，無飛濺滲漏現象，為工廠管理和工作區域的衛生提供了有力的保障。可隨時快速排屑，節省時間人力。
13、數控系統及驅動單元均為著名品牌的成熟產品；PLC歷經多年應用，安全可靠；機床電氣設計精當、工藝規范、電器均為國內外品牌，故障低、經久耐用。
14、機床裝配工藝精細，運動部分經激光干涉儀和球桿儀補正精度，大大提高了機床運行精度，機械精度遠優于國標。
15、DB-6432型臥式數控車床采用機電一體化設計，外形美觀，結構合理，用途廣泛，操作方便。該機床可實現自動控制，能夠完成車削多種零件的內外圓，端面、切槽、任意錐面、球面及公、英制圓柱、圓錐螺紋等工序。并配有完備的S．T．M功能，可發出和接收多種信號，控制自動加工過程。該機床床身導軌采用超音頻淬頭工藝，耐磨性強，精度保持性好；主軸系統結構先進，回轉精度高，抗振性好，具有較高的切削性能；縱、橫向采用滾珠絲桿傳動；動態響應優良，整機噪音低。該機床對于大、中、小批量、多品種、多規格零件的輪番加工有較強的適應能力，尤其是加工圓錐面、圓球面、螺紋等特形零件更能顯示出它效率高、質量穩定可靠的優越性。
三、人 員 培 訓

四、車床主要參數：

五、通過該實驗臺可完成以下實驗實習項目
1、數控機床編程操作加工實訓
2、數控系統及伺服單元機床系統參數調整實訓
3、PLC編程、邏輯控制實訓
4、伺服驅動電路實訓
5、交流變頻調速實訓
6、數控系統的安裝、調試實訓
7、數控機床故障診斷實訓（機床檢測元件、主軸單元、進給單元等）
8、數控各單元的連接、控制實訓
9、四工位刀架正反轉控制原理實訓
10、低壓電氣元件的原理、性能和接線
11、數控系統與電腦通過RS232接口通訊實訓
12、數控機床報警識別實訓
13、數控機床啟動初始化、數據備份實訓
14、數控系統及伺服單元機床數據及軟故障設置、排除實訓
15、數控機床半閉環控制實訓
16、輸入輸出接口定義、設置及調試實訓
17、機床參考點的設置實訓
18、機床正負限位實訓
19、機床絲桿螺距補償實訓
20、機床反向間隙補償實訓
六、配置清單

七、機床附件
