JG-TF01型 太陽能發電整流逆變實訓裝置

JG-TF01型 太陽能發電整流逆變實訓裝置是基于太陽能發電，電能的整流、儲存和逆變。本系統由模擬太陽裝置、光伏發電系統和控制單元組成。模擬太陽光裝置采用兩個220V/400W金鹵燈制作。模擬太陽光裝置底部帶有四個萬向輪可以隨意調整模擬太陽光的位置，極大的方便了學生做實驗。

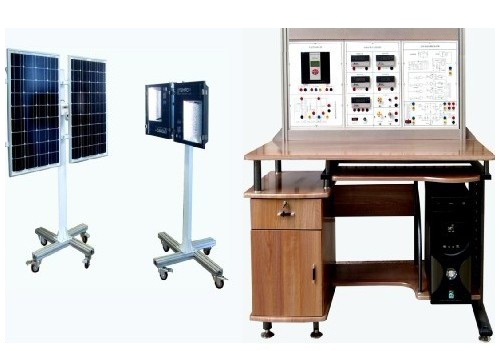

產品參考圖片：

主要功能：

JG-TF01型 太陽能發電整流逆變實訓裝置

JG-TF01型 太陽能發電整流逆變實訓裝置是基于太陽能發電，電能的整流、儲存和逆變。本系統由模擬太陽裝置、光伏發電系統和控制單元組成。模擬太陽光裝置采用兩個220V/400W金鹵燈制作。模擬太陽光裝置底部帶有四個萬向輪可以隨意調整模擬太陽光的位置，極大的方便了學生做實驗。

一、技術參數：
單個太陽能電池板參數如下：
額定峰值功率：60Wp
短路電流：3.89A
峰值電流：3.47A
開路電壓：21.3V
執行標準：GB/T 9535
功耗：1400W
二、實驗內容：
1、光伏電池板開路電壓測試試驗
2、光伏電池板短路電壓測試試驗
3、光伏電池板功率測量實驗
4、不同光照下光伏電池板最大功率測量實驗
5、不同光照下的光強測量實驗
6、光伏電池板輸出特性實驗
7、光伏電池板充電控制原理實驗
8、光伏電池板防反充實驗
9、逆變器基本原理實驗
10、簡單逆變器輸出波形測試試驗
11、逆變電源驅動直流負載實驗
12、逆變電源驅動交流負載實驗
13、 充電控制實驗
1)接反保護試驗
2)控制器對蓄電池的過充保護實驗
3)控制器對蓄電池的過放保護實驗
4）防反充實驗
