JG-F500B 風光互補并網發電與機電實訓系統

能源是國民經濟發展和人民生活必須的重要物質基礎。在過去的200多年里，建立在煤炭、石油、天然氣等化石燃料基礎上的能源體系極大的推動了人類社會的發展。但是人類在使用化石燃料的同時，也帶來了嚴重的環境污染和生態系統破壞。近年來，世界各國逐漸認識到能源對人類的重要性，更認識到常規能源利用過程中對環境和生態系統的破壞。各國紛紛開始根據國情，治理和緩解已經惡化的環境，并把可再生、無污染的新能源的開發利用作為可持續發展的重要內容。風光互補發電系統是利用風能和太陽能資源的互補性，具有較高性價比的一種新型能源發電系統，具有很好的應用前景。

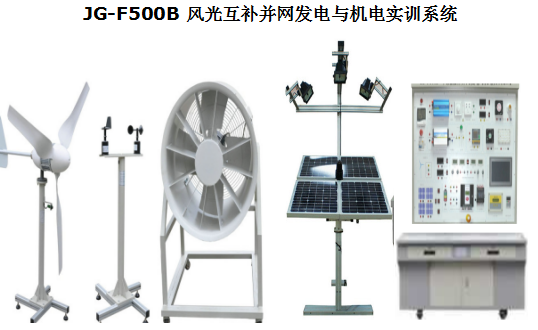

產品風光互補并網發電與機電實訓系統 參考圖片：

主要功能： JG-F500B 風光互補并網發電與機電實訓系統

風光互補并網發電與機電實訓系統由太陽能光伏電板、雙軸跟蹤控制模塊、蓄電池模塊、太陽能控制器模塊、太陽能逆變器模塊、模擬風洞發電模塊、開關控制模塊、環境監測模塊、上位機監控模塊，儀表顯示部分,（各功能轉換接口模塊）等組成；各控制系統集成于風能發電、光伏發電為一體的教學實訓臺；各系統通過連接電纜進行連接，形成一套可完成風力及光伏發電、同步并網、離網電源的實驗及教學演示。幫助學生理解太陽能并網、離網及 風力發電系統 的原理，從而起到學習工程實際應用技能的作用。
各部件接口采用安全插口式設計，各模塊通過實驗線纜連接，實驗方便、操作靈活。

應用范圍：主要面向職高、大學、研究生、企業技工以風力發電和太陽能離網、并網發電為主課題的研究和培訓。
一、主要技術規格參數：

7、西門子S7-200 PLC
S7-200 PLC是模擬式中小型PLC，電源、CPU和其他模塊都是獨立的，可以通過U形總線把電源（PS）、CPU和其他模塊緊密固定在西門子S7-200的標準軌道上。每個模塊都有一個總線連接器，后者插在各模塊的背后。電源模塊總是安裝在機架的最左邊，CPU模塊緊靠電源模塊。CPU的右邊是可以選擇的IM接口模塊，如果只用主架導軌而沒有使用擴展支架可以不選擇IM接口模塊。
S7編程軟件組態主架導軌硬件時，電源，CPU和IM分別放在導軌的1號槽、2號槽和3號槽上。一條導軌共有11個槽號：1號槽至11號槽，其中4號槽至11號槽可以隨意放置除電源、CPU和IM以外的其他模塊。如：DI（數字量輸入）、DO（數字量輸出）、AI（模擬量輸入）、AO（模擬量輸出）、FM（功能模塊）和CP（通信模塊）等
8、監控系統（工業觸摸屏）
尺寸(英寸) 10.2 ?
液晶屏：TFT液晶顯示，LED背光 ?
顯示顏色：真彩，65535色 ?
分辨率：800×480 ?
液晶屏亮度：200cd/㎡ ?
觸摸屏：電阻式 ?
供電電源：24VDC ?
額定功率：5W ?
CPU主板：ARM CPU，400MHz ?
內存：64M ?
存儲設備：128M FLASH ?
組態軟件：MCGS嵌入式組態軟件（運行版） ?
環境條件 　
工作溫度：0 ℃ ~45 ℃ ?
工作濕度：5%~90% ?
儲存溫度：-10 ℃ ~60 ℃ ?
振動頻率：10-57Hz 57-150Hz ?
振動加速度：0.075mm 9.8 m/s2 ?
振動掃頻速率：Oct/min ≤1 ?
產品規格
結構：工業塑料結構 ?
顏色：工業灰 ?
面板尺寸：226.5mm×163mm ?
機柜開孔：215mm×152mm ?
外部接口：　
串口：1×RS232、1×RS485 ?
USB ：1主1從 ?
9、其它
系統實驗時的備用電源（2路0-30V/2A直流可調穩壓電源）； ?
有市電互補切換 ?
LED恒流驅動 ?
提供并網、離網逆變器實套件 ?
設置電壓模塊，確保實驗過程的安全； ?
可變電阻，電阻值調整范圍為0～999kΩ ?
DC/DC：5個DC/DC電源模塊 ?
支援外接PC計算機量測太陽能電池I-V特性曲線(VB軟件or LabView) ?
10、電表規格：
電流表：× 2個，DC20A， 顯示模式︰0.5”LCD液晶顯示 ?
電壓表：× 2個，DC50V，顯示模式︰0.5”LCD液晶顯示 ?
電流表：× 2個，AC5A， 顯示模式︰0.5”LCD液晶顯示 ?
電壓表：× 2個，AC220V，顯示模式︰0.5”LCD液晶顯示 ?
溫度表：× 1個，0～99.9 ℃ ?
多功能網絡電參數表：×1個，AC220V，顯示模式︰0.5”LCD液晶顯示，包含RS485，RS232通訊功能， ?
11、負載：
直流負載
風扇：×1個，額定電壓：12V，工作電流：0.25A，功率：3W ?
交通燈：2組(R,G,B)，額定電壓：12V，工作電流：0.25A，功率：3W ?
LED燈：1組 ?
交流負載
節能燈：×1個，額定電壓：220V，工作電流：0.15 A ?
馬達：×1個，額定電壓：220V，工作電流：0.2 ?
12、電池：
太陽能專用閥控式密封膠體蓄電池，額定電壓：12V，額定容量(18-20Ah),充電方法（恒壓）； ?
具有如下特點：自放電率低，使用壽命長，深放電能力強，充電效率高，工作溫度范圍寬。 ?
13、系統外形尺寸；長1200×寬780×高1800（㎜）附滾輪方便推動至戶外教學。
二、實訓內容

4、觸摸屏實訓內容
實驗一 組態軟件應用及界面設計
實驗二 上傳、下載文件
實驗三 曲線圖、柱狀圖、圓形圖、動態圖
實驗四 數字輸入和文數字顯示
實驗五 歷史資料顯示
實驗六 系統控制讀寫
實驗七 控制系統中觸摸屏的畫面
實驗八 狀態圖
實驗九 控制系統中PLC的程序
三、系統基本配置單
