JG-DCZ09 城市軌道交通牽引供電沙盤模型
產品JG-DCZ09 城市軌道交通牽引供電沙盤模型 參考圖片：
主要功能：JG-DCZ09 城市軌道交通牽引供電沙盤模型
供電沙盤模型示例
1）地鐵供電沙盤兩個地鐵車站,兩個牽引變電所與兩個分區亭，1個開閉所（內部結構清楚，原理準確，電動演示）。接觸網（可通電）采用半補償懸掛裝置與全補償懸掛裝置，車站采用硬橫跨,線路上設有分段絕緣器、錨段關節、中心錨節、饋電線、電連接器、回流線等設備及各種線路、信號標志齊全，接觸網可通電演示12伏電壓及牽引變電遠程控制平臺模擬軟件，信號設自動閉塞。接觸線、鋼軌均為銅制。配兩列遙控地鐵車一動一拖運行。沙盤整體形象逼真，有河流，公路，假山，樹木，花草，住宅小區等結構清楚，制作精美，采用計算機遠程控制 ，地鐵車輛從接觸網受電運行。
2）牽引供電系統模擬沙盤主要實現牽引供電的模擬功能，實現牽引供電的模擬仿真，物理上按電氣化供電直供加回流線方式并以一定比例縮小，展現真實系統；接觸網采用直供加回流線簡單鏈型懸掛方式，支柱采用水泥支柱、鋼支柱及橋支柱等，硬橫跨、及雙線腕臂，中心錨結，補償裝置采用承力索1:3、接觸線1:2，錨段關節采用絕緣錨段關節、非絕緣錨段關節，線岔，吸上線，分段絕緣器、分相絕緣器，電連接，拉出值明確表示，各段控制單獨送電，采用安全電壓12伏。

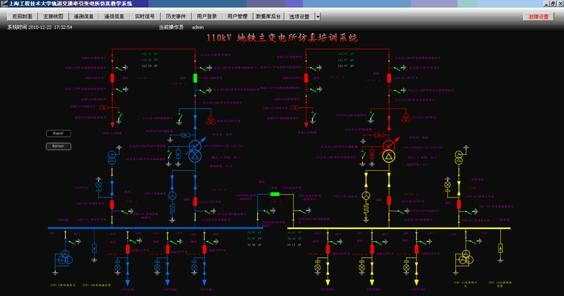

3）可以實現牽引變電所、開閉所、分區所的計算機綜合控制功能。利用計算機控制軟件實現對牽引供電的控制，真實再現牽引供電控制及操作功能（包含對變壓器、隔離開關、斷路器的開斷操作），通過控制模擬調度屏實現真實供電系統的調度仿真。
組成：
1）模擬屏構架及控制系統；
2）后臺軟件及教師機系統。
功能：
1）仿真模擬主變電站各種正常運行、異�，F(xiàn)象和事故狀態；
2）主變電站設備巡視仿真，并提示巡視內容；
3）主變電站各種事故的處理演練仿真操作。
|
