序號 |
名稱 |
單位 |
數量 |
備注 |
1 |

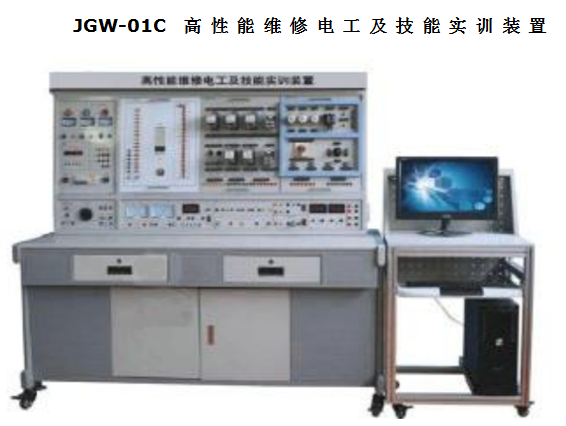

維修電工實訓考核臺架 |
臺 |
1 |
外形尺寸：2010mm×700mm×1630mm ；
材 料：鋼木結構；符合國家相關環保要求；
輸入電壓：AC 380 V±10% 50 Hz 三相五線；
容 量：＜1.5 kVA；
實 驗 屏：用于掛置實訓單元掛板 |
2 |
電氣控制實訓單元掛箱及電機 |
塊 |
1 |
DW-05 |
電工技能實訓組件（五） |
塊 |
1 |
DW-06 |
維修電工實訓組件（一） |
塊 |
1 |
DW-07 |
維修電工實訓組件（二） |
塊 |
1 |
DW-08 |
維修電工實訓組件（三） |
塊 |
1 |
DW-09 |
維修電工實訓組件（四） |
臺 |
1 |
DJ-01 |
單相電容起動電動機，交流220V |
DJ02 |
三相鼠籠電動機AC220V（Y） |
DJ03 |
三相鼠籠電動機AC380V（Y/ △ ,帶速度繼電器） |
DJ04 |
雙速異步電動機AC380V（ △ /YY） |
DJ05 |
直流他勵電機220V |
3 |
變頻器實訓掛箱 |
套 |
1 |
三菱FR-D720變頻器，帶有RS485通訊接口及BOP操作面板。 |
4 |
PLC主機掛箱 |
套 |
1 |
配三菱FX1N-40mR主機，集成數字量I/O（24路數字量輸入，16路數字量輸出），RS-422通訊口，SC-09通訊編程電纜及轉接輸入輸出口、開關等。隨機配置仿真教學軟件及工控組態軟件。 |
5 |
PLC實訓掛箱 |
塊 |
1 |
交通信號燈/自動供水/裝配流水線/搶答器/ |
機音樂噴泉/天塔之光/電鍍系統的自動控制/洗衣機的自動控制 |
6 |
自動控制實訓系統 |
塊 |
1 |
單相橋式半控結構，系統采用電壓負反饋和電流正反饋控制，并具有電流截止負反饋環節，）（采用分立元件，PCB正反面都具有電路原理圖，留有主要波形測試點。設有安全隔離變壓器及飛車保護措施） |
7 |
電力電子變流技術實訓組件 |
套 |
1 |
本掛件提供：
（1） 單相晶閘管觸發電路（西門子TCA785集成觸發），產生2路互差180度的四路脈沖信號。
（2） 三相晶閘管集成觸發電路，
三相觸發電路由KC04（或KC09）、KC41、KC42、4066等集成電路組成，可通過鈕子開關選擇雙窄脈沖或?qū)捗}沖，同時提供六路觸發脈沖功放電路等。
（3）三相整流主電路
提供6只5A/1000V的晶閘管，3只5A/1000V的二極管，每只晶閘管均設有RC吸收和保險絲保護裝置，晶閘管可通過外加觸發信號進行觸發（留有觸發脈沖輸入接口），可更好的完成設計性實驗。
（4）提供直流給定電路，低壓直流電源，三相同步變壓器，三相整流變壓器等。 |
8 |
電子技術實訓系統 |
套 |
1 |
|
10 |
電機導軌及光碼盤測速系統 |
1 |
套 |
含光碼盤測速系統（配有高精度光電編碼器）一套，電機導軌1幅，道軌平整度好，無應力變形，同心度好。 |
11 |
SC-09通訊編程電纜 |
1 |
根 |
用于PLC主機與PC機通訊 |
12 |
工控組態軟件 |
1 |
套 |
附一 |
13 |
PLC仿真實訓軟件 |
|
|
（1）通過PLASH虛擬環境實時顯示PLC的運行狀態
（2）PLC編程訓練、PLC程序編寫測試等功能
（3）實現PLC運行模擬，對錯誤程序進行檢查 |
14 |
電工連線 |
套 |
1 |
20根：長1000mm 黃6條、綠6條、紅6條、黑2條；
10根：長600mm 黃2條、綠2條、紅2條、藍2條、黑2條。 |
15 |
常用工具 |
套 |
1 |
一字螺絲刀1把；十字螺絲刀1把；剝線鉗1把；指針式萬用表1個；斜口鉗1把。 |
16 |
電腦桌 |
套 |
1 |
鋼鋁結構 |
序號 |
名稱 |
單位 |
數量 |
備注 |
1 |
DW-05電工技能實訓組件(五) |
套 |
1 |
提供兩組90Ω×2/1.3A磁盤電阻；一組900Ω×2/0.41A磁盤電阻。 |
2 |
DW-06維修電工實訓組件（一） |
套 |
1 |
提供電容器2只、交流電磁閥1只、交流接觸器1只、熱繼電器3只 |
3 |
DW-07維修電工實訓組件（二） |
套 |
1 |
提供空氣開關1只、3P熔斷器2只、交流接觸器3只。 |
4 |
DW-08維修電工實訓組件（三） |
套 |
1 |
提供通電延時時間繼電器2只、斷電延時時間繼電器1只、行程開關4只、各種顏色的按鈕6只 |
5 |
DW-09維修電工實訓組件（四） |
套 |
1 |
提供交流接觸器4只 |
