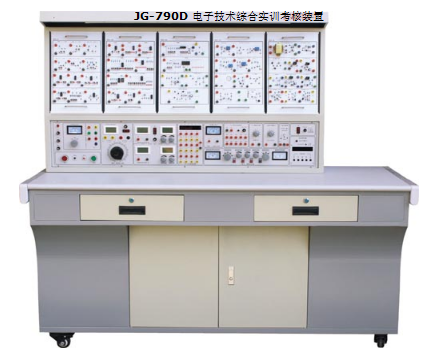

JG -790D 電子技術綜合實訓考核裝置
主要功能：JG -790D 電子技術綜合實訓考核裝置
一、 技術性能
1 、輸入電源：三相四線～ 220V±10% 50Hz
2 、溫度： -10℃ ～ + 40℃ ，相對濕度＜ 85% （ 25℃ ）
3 、裝置容量：＜ 0.5KVA
4 、重量： 120Kg
5 、外形尺寸： 1400mm × 700mm × 1500mm
二、
二、實訓裝置基本配置及功能
本實訓設備主要由實訓屏、實訓掛箱、實訓桌等組成。
（一）實訓屏
實訓屏為鐵質雙層亞光密紋噴塑結構，鋁質面板，為實訓掛箱提供直流電源、函數信號發生器、測試儀表及實訓器件等。
1 、電源部分：電源輸入時信號燈亮，開啟單相漏電開關 , 實訓臺開始工作。
1.1 交流電源
1.1.1 提供低壓交流電源： 0V 、 6V 、 10V 、 14V 插頭各一路及中心插頭 17V 兩路。
1.1.2 提供 0-240V 連續可調交流電源，經整流環節同時可得 0-250V 直流電源，有表指示。
1.2 、直流電源：
1.2.1 四路固定直流電源： ±12V 、 ±5V ，每路均有短路、過載保護功能。
1.2.2 二路互相獨立的 0 -30V 連續可調恒流穩壓電源，內置式繼電器自動換檔，多圈電位器連續調節，輸出電流 2A ，具有預設限流和保 護功能，自動恢復功能。將兩路 0-30V 電源通過適當?shù)倪B接，可得到輸出 0 ～ ±30V 連續可調或 0-60V 連續可調電源。
2 、函數信號發生器：輸出正弦波、矩形波、三角波
2.1 頻率范圍： 5Hz-550KHz ，含五個頻段。
2.2 頻率指示：由 Hz 表直接讀出。
2.3 電壓輸出范圍：正弦波 5Hz-250KHz ＞ 4.5V ， 250KHz-550KHz ＞ 3.5Hz
三級衰減： 0db ， 20db ， 40db ，具有連續細調
矩形波： 5Hz-250KHz ＞ 4.5V ， 250KHz-550KHz ＞ 3.5Hz ，幅度連續可調
三角波： 5Hz-250KHz ＞ 1V
3 、連續計數脈沖：輸出頻率 0.5-300KHz 。
4 、單次脈沖：每次可輸出一對正負脈沖。
5 、音頻功率放大器：輸入音頻電壓不低于 10mV ，輸出功率不小于 1W ，音量可調，內有喇叭，用于放大電路擴音，也可作信號尋跡。
6 、七段譯碼器： 6 組七段譯碼器及對應譯碼顯示數碼管。
7 、邏輯電平顯示： 8 位 LED 顯示
8 、邏輯電平開關： 8 位開關電平輸出
9 、智能數顯直流數字電壓表 1 只： 采用 ICL 公司高性能 AD 轉換器配以高速 MPU 單元設計而成，通過鍵控、數顯窗口實現人機對話功能控制模式。具有自動與手動量程，測量范圍： 0-200V 。手動量程為： 2V 、 20V 、 200V 。測量精度為 0.5 級。具有數據存儲與查詢功能。具有超量程報警、指示及切斷總電源等功能。
10 、智能數顯直流數字電流表 1 只：采用 ECL 公司高性能 AD 轉換器配以高速 MPU 單元設計而成，通過鍵控、數顯窗口實現人機對話功能控制模式。具有自動與手動量程，測量范圍： 0-2000mA 。手動量程為： 20mA 、 200mA 、 2000mA 。測量精度為 0.5 級。具有數據存儲與查詢功能。具有超量程報警、指示等功能。
（二）實訓掛箱
1 、 DZJ-01 三極管放大電路
2 、 DZJ-02 場效應管及負反饋放大電路
3 、 DZJ-03 集成運算放大器應用（一）
4 、 DZJ-04 集成運算放大器應用（二）
5 、 DZJ-05 集成運算放大器應用（三）
6 、 DZJ-06 振蕩電路和功放電路
7 、 DZJ-07 直流穩壓電源電路
8 、 DZJ-08 數字電路實訓掛箱
9 、 DZJ-09 綜合實訓掛箱
（三）實訓桌
實訓桌為鐵質雙層亞光密紋噴塑，桌面為防火、防水、耐磨高密度板，結構堅固，造型美觀大方。實訓桌下方設有元件儲存柜，可以放置實訓掛箱，還設有四個帶剎車的輪子，便于移動和固定。
三、實訓項目
（一）模擬電路基本技能實訓
1 ．二極管的正向特性
2 ．二極管的反向特性
3 ．二極管的開關特性
4 ．二極管嵌位器
5 ．二極管限幅器
6 ．三極管輸入輸出特性
7 ．三極管基本放大器
8 ．三極管限幅器
9 ．恒壓源電路
10 ．恒流源電路
11 ．三極管開關特性
12 ．三極管實用電路
13 ．低頻小信號放大器
14 ．帶負載單極小信號電壓放大
15 ．電壓負反饋偏置電路
16 ．串聯電流負反饋電路
17 ．串聯電壓負反饋電路
18 ．并聯電壓負反饋電路
19 ．并聯電流負反饋電路
20 ．射極輸出電路
21 ．自主射極輸出電路
22 ．用電阻提高發射極電位
23 ．用穩壓管提高發射極電位
24 ．用負反饋消除自激振蕩
25 ．單管小信號放大器
26 ．雙管兩極放大器
27 ．結型效管放大器
28 ．場效應管分壓式自偏壓電路
29 ．用電容衰減高頻電壓
30 ．射極跟隨器
31 ．差動放大器
32 ．長尾式差動放大器
33 ．差動輸入單端輸出
34 ． OTL 互補對稱放大器
35 ． OTL 功率放大器
36 ．差動輸入運算放大器
37 ． RC 移相振蕩器
38 ． PC 橋式振蕩器
39 ．電感式振蕩器
40 ．石英晶體振蕩器
41 ．電容三點式振蕩器
42 ．變壓器反饋式振蕩器
43 ．雙 T 選頻網絡
44 ．矩形波振蕩器
45 ．鋸齒波振蕩器
46 ．正弦波振蕩器
47 ．音頻振蕩器
48 ．正弦波余弦波振蕩器
49 ．差動放大器基本電路
50 ．恒流源差動放大器
51 ．雙電源差動放大器
52 ．單端輸入單端輸出
53 ．差動輸入雙端輸出
54 ．恒壓源恒流源
55 ．三管 OTL 互補對稱放大器
56 ．四管 OTL 互補推挽功率放大器
57 ．集成功率放大器
58 ．二極管的伏安特性
59 ．電容隔直特性
60 ．三極管基本放大原理
61 ．共基極電路
62 ．共發射極電路
63 ．共集電極電路
64 ．分壓式電流負反饋偏置電路
65 ．用熱敏電阻穩定工作點
66 ．二極管穩定工作點
67 ．共源極放大電路
68 ．共漏極放大電路
69 ．共柵極放大電路
70 ．同相運算放大器
71 ．同相輸入保護措施
72 ．基本同相運算電路
73 ．反相運算基本電路
74 ．反相輸入保護措施
75 ．同相輸入求和運算
76 ．雙端輸入求和運算
77 ．反相輸入求和運算
78 ．簡單的過零比較電路
79 ．雙限比較電路
80 ．基本帶通慮波電路
81 ．矩形波振蕩器
82 ．變壓整流濾波電路
83 ．橋式整流穩壓電路
84 ．倍壓整流電
85 ．三端集成穩壓
86 ．三端可調集成穩壓
87 ．電子濾波器
88 ．連續可調穩壓電源
89 ．穩壓電源軟啟動
90 ．阻容二極管儲發可控硅
91 ．電子調壓器
92 ．晶閘管觸發電路
93 ．具有放大環節的穩壓電源
94 ．并聯穩壓電源
95 ．串聯穩壓電源
（二）數字電路基本技能實訓
1 ． TTL 集成邏輯門的參數測試
2 ． CMOS 邏輯門的參數測試
3 ． TTL 集成電極開路門與三態輸出門的應用
4 ． 與、非、或、與非門電路實驗
5 ． 半加器電路實
6 ． 全加器電路實驗
7 ． RS 觸發器實驗
8 ． D 觸發器實驗
9 ． JK 觸發器實驗
10 ． T 觸發器實驗
11 ． JK 型觸發器轉換成 D 觸發器
12 ． D 型觸發器轉換成 JK 觸發器
13 ． 計數器實驗
14 ． MSI 移位寄存器及其應用
15 ． 譯碼器及其變換方式
16 ． MSI 數據選擇器及邏輯設計
17 ． 微分型單穩態電路
18 ． 環形多諧振蕩器
19 ． 利用門電路構成編碼器、分配器、選擇器
20 ． 組合電路的設計之一一一編碼轉換
21 ． 組合電路的設計之二一一顯示電路
22 ． 同步時序電路的設計
23 ． 計算機時序電路的設計
24 ． 集成定時器測試及應用
25 ． CMOS 集成 A/D 、 D/A 轉換電路實驗
26 ． 二極管非門、或非門電路
27 ． 三極管非門、與非門、或非門電路
28 ． 異步十進制減法計數器
29 ． 異步十進制加法計數器
30 ． 綜合能力培訓實驗一一電子秒表
（三）綜合電路實訓
1 ．溫控電路
2 ．排風扇自動啟閉電路
3 ．光控電路
4 ．光控電路開關
5 ．航檔燈
6 ．音樂門鈴電路
7 ．電子門鈴電路
8 ．電子報警器
9 ．音樂報警器
10 ．閃光燈
11 ．家用臺燈調光電路
|
