轉盤萃取塔實驗裝置 JGHY-125
型號： JGHY-125
產品說明：
1、整個裝置美觀大氣，結構設計合理，整體感強，能夠充分體現現代化實驗裝置的概念。
2、設備整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運。
3、整套設備除去特殊材料外均采用工業用304不銹鋼制造，所有裝備均進行精細拋光處理，體現了整個裝置的工藝完美性。
4、 塔節采用優質無機玻璃制作，視覺效果好，方便學生觀察。
5、塔內構件及管道均由304不銹鋼材質制作。
6、裝置設計可360度觀察，實現全方位教學與實驗。

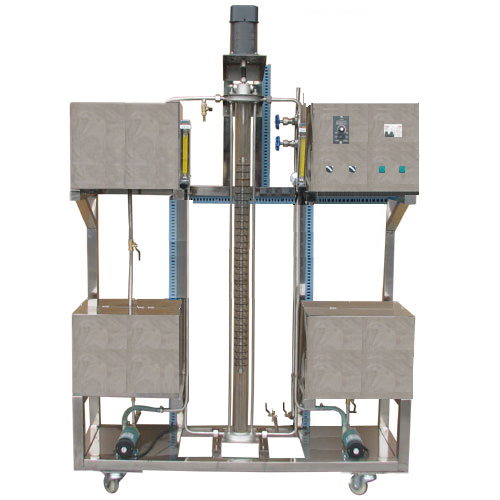

產品參考圖片：
主要功能：轉盤萃取塔實驗裝置 JGHY-125
技術指標 |
說 明 |
裝置功能 |
1、了解轉盤萃取塔的結構。
2、掌握轉盤萃取塔性能的測定方法。
3、了解轉盤萃取塔傳質效率的強化方法。
4、 觀察不同轉速時，塔內液滴變化情況和流動狀態。
5 、 固定兩相流量，測定不同轉速時萃取塔的傳質單元數  、傳質單元高度  及總傳質系數  。 |
設計參數 |
常溫、常壓操作。
萃取塔轉動頻率： 200 — 600r/min 。
傳質單元數 N OE ：0.4 — 3.0 。
傳質單元高度H OE ：0.3 — 2.0 m。
體積總傳質系數,K Yea ：2.0 × 10 4 --2.0 × 10 5 kgA/[m 3 .h.(kgA/kgs)] 。
水流量： 1 ～ 10 L/h 。
煤油流量： 1 ～ 10 L/h 。 |
公用設施 |
水：裝置自帶 304 不銹鋼水箱，連接自來水接入。
電：電壓 AC220V ，功率 1.0KW ，標準單相三線制。 每個實驗室需配置 1~2 個接地點（安全地及信號地）。
實驗物料：水 — 煤油 — 苯甲酸。
外配設備 、藥品 ： 煤油 — 苯甲酸、 N a(OH) 2 標準液、化學分析儀。 |
主要設備 |
304 不銹鋼水箱： 250*250*250mm 三個 。
玻璃萃取塔：塔徑φ 45 mm , 塔高 1 2 00 mm, 塔有效高度 85 0 mm 。
304 不銹鋼轉盤： 直徑 φ 42 mm 。
定位器：倒 U 狀 ，直徑φ 10mm ， 304 不銹鋼材 質。
可調速電機： 電壓AC220V，功率 60 W， 電機的轉速由電位器手動調節（帶限速裝置） 。
LZB- 4 水轉子流量計：流量范圍 1 ～ 10 L/ h 。
宇電 AI501 數字 轉 速 顯示儀 。
宇電 AI 702M 多路 溫度顯示儀 。
測轉速傳感器：霍爾開關 。
Pt100 鉑 電阻溫度 傳感器 ： 0 — 100 ℃ 。
MP 型磁力驅動泵（兩臺）：功率 30 Ｗ，揚程8m 。
正泰電器：接觸器、開關、漏電保護空氣開關。
304 不銹鋼管路、管件及閥門。
304 不銹鋼儀表柜：測控、電器設備在實驗架上。
304 不銹鋼材質框架 1200*500*2000mm （ 長 × 寬 × 高 ）， 帶腳輪 及禁錮腳 。 |
測控組成 |
變量 |
檢測機構 |
顯示機構 |
執行機構 |
轉數 |
霍爾開關 |
轉數顯示儀 |
調速器 |
水流量 |
轉子流量計 |
轉子流量計 |
手動閥門 |
油流量 |
轉子流量計 |
轉子流量計 |
手動閥門 |
數字型轉盤萃取塔實驗裝置 JGHY-125/II
技術指標 |
說 明 |
裝置特點 |
1、整個裝置美觀大氣，結構設計合理，整體感強，能夠充分體現現代化實驗裝置的概念。
2、設備整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運。
3、整套設備除去特殊材料外均采用工業用304不銹鋼制造，所有裝備均進行精細拋光處理，體現了整個裝置的工藝完美性。
4、 塔節采用優質無機玻璃制作，視覺效果好，方便學生觀察。
5、塔內構件及管道均由304不銹鋼材質制作。
6、裝置設計可360度觀察，實現全方位教學與實驗。
7、 能在線監測實驗原始數據，并可顯示數據曲線。配真彩色TFT觸摸屏帶RS485接口，數據可通過U盤導出，可連接打印機打印數據。裝置能夠實現手動和自動無擾切換操作，并安裝安全聯鎖保護和自動報警裝置，保證設備正常運行杜絕安全事故。 |
裝置功能 |
1、了解轉盤萃取塔的結構。
2、掌握轉盤萃取塔性能的測定方法。
3、了解轉盤萃取塔傳質效率的強化方法。
4、 觀察不同轉速時，塔內液滴變化情況和流動狀態。
5 、 固定兩相流量，測定不同轉速時萃取塔的傳質單元數  、傳質單元高度  及總傳質系數  。 |
設計參數 |
常溫、常壓操作。
萃取塔轉動頻率： 200 — 600r/min 。
傳質單元數 N OE ：0.4 — 3.0 。
傳質單元高度H OE ：0.3 — 2.0 m。
體積總傳質系數,K Yea ：2.0 × 10 4 --2.0 × 10 5 kgA/[m 3 .h.(kgA/kgs)] 。
水流量： 1 ～ 10 L/h 。
煤油流量： 1 ～ 10 L/h 。 |
公用設施 |
水：裝置自帶 304 不銹鋼水箱，連接自來水接入。
電：電壓 AC220V ，功率 1.0KW ，標準單相三線制。 每個實驗室需配置 1~2 個接地點（安全地及信號地）。
實驗物料：水 — 煤油 — 苯甲酸。
外配設備 、藥品 ： 煤油 — 苯甲酸、 N a(OH) 2 標準液、化學分析儀。 |
主要設備 |
304 不銹鋼水箱： 250*250*250mm 三個 。
玻璃萃取塔：塔徑φ 45 mm , 塔高 1 2 00 mm, 塔有效高度 85 0 mm 。
304 不銹鋼轉盤： 直徑 Φ 42 mm 。
定位器：倒 U 狀 ，直徑φ 10mm ， 304 不銹鋼材 質。
可調速電機： 電壓AC220V，功率 60 W，調速器 由變頻器調節。
輕重相流量計：金屬遠傳轉子流量計 ， 流量范圍 1 ～ 10 L / h ， 4-20mA遠傳輸出，流量檢測機構。
宇電 AI501 （帶485接口） 數字 轉 速 顯示儀 。
宇電 AI 702M （帶485接口） 多路 溫度顯示儀 。
宇電 AI 702M （帶485接口） 多路流量 顯示儀 。
測轉速傳感器：霍爾開關 。
Pt100 熱電阻溫度 傳感器 ： 0 — 100 ℃ 。
MP 型磁力驅動泵（兩臺）：功率 30 Ｗ，揚程8m 。
正泰電器：接觸器、開關、漏電保護空氣開關。
304 不銹鋼管路、管件及閥門。
304 不銹鋼儀表柜：測控、電器設備在實驗架上。
304 不銹鋼材質框架 1200*500*2000mm （ 長 × 寬 × 高 ），帶腳輪 及禁錮腳 。 |
測控組成 |
變量 |
檢測機構 |
顯示機構 |
執行機構 |
轉數 |
霍爾開關 |
數字顯示儀表 ， 精度： 0.5 %FS |
變頻器 |
溫度 |
Pt100 鉑電阻 |
數字顯示儀表 ， 精度： 0.5 %FS |
無 |
水流量 |
金屬轉子流量計 |
數字顯示儀表 ， 精度： 0.5 %FS |
手動閥門 |
油流量 |
金屬轉子流量計 |
數字顯示儀表 ， 精度： 0.5 %FS |
手動閥門 |
軟件組成 |
模擬模塊：高達16位分辨率，RS485通訊模式；功能：溫度、流量、轉速等模擬量信號采集。配數據采集軟件一套，在線工業組態軟件一套。 |
|
|
